Manșon din cupru grafit HZ-JDB Producători

Manșon din cupru grafit HZ-JDB: Bucșe din aliaj de cupru fără întreținere

Zhejiang Huazhou Technology Co., Ltd. produce Manșon din cupru grafit HZ-JDB familia — bucșe din aliaj de cupru cu lubrifiant de grafit solid încorporat, care funcționează fără ulei în mișcare de sarcină mare, intermitentă și oscilantă. Le producem ca producător din China de manșoane din cupru grafit HZ-JDB de la uzina noastră din Nanxun, Huzhou, furnizând dimensiuni metrice standard și configurații personalizate pentru linii de producție auto, porți de control al apei, mașini din plastic, periferice de presare, turbine și echipamente similare.

Gama acoperă mâneci drepte, mâneci cu flanșe și glisoare din grafit de înaltă duritate. Fiecare variantă folosește același principiu de funcționare: dopurile de grafit distribuite printr-o matrice de bronz sau alamă depun o peliculă de transfer pe arbore, astfel încât rulmentul să mențină un coeficient de frecare scăzut chiar și atunci când grăsimea sau uleiul nu pot fi completate.

Gama noastră HZ-JDB și unde se potrivește fiecare tip

Furnizăm trei tipuri de produse în categoria manșonului din cupru grafit HZ-JDB. Selecția depinde de direcția sarcinii, designul carcasei și dacă aplicația necesită o locație axială sau o interfață de alunecare.

Pentru aplicațiile care necesită, de asemenea, o interfață metalică lubrifiată, opțiunile noastre HZ-090 cu un singur manșon metalic din cupru și HZ-800 bimetal compozit acoperă lagărele cu canelură de ulei și cu spate din oțel în cadrul aceleiași fabrici.

Clasele materialelor și limitele de lucru

Preluăm bucșe HZ-JDB din mai multe tipuri de aliaje de cupru, astfel încât rulmentul să poată fi adaptat la sarcină, temperatură și condiția de lubrifiere. Tabelul de mai jos rezumă principalii indici tehnici la care lucrăm atunci când pregătim o propunere.

JDB-1 este clasa noastră de uz general pentru sarcini mixte uscate și uleiate, inclusiv expunerea la apă. JDB-2 se potrivește pozițiilor cu sarcină mică și temperatură ridicată. JDB-3 economisește costuri combinând un suport de oțel cu o căptușeală de bronz. JDB-4 înlocuiește JDB-2 unde cerințele mecanice sunt mai mici. JDB-5 este gradul fortificat pentru suporturi grele de ridicare, dar matricea sa de oțel nu este destinată contactului cu apă, acid sau alcali.

Dimensiuni, toleranțe și opțiuni de configurare

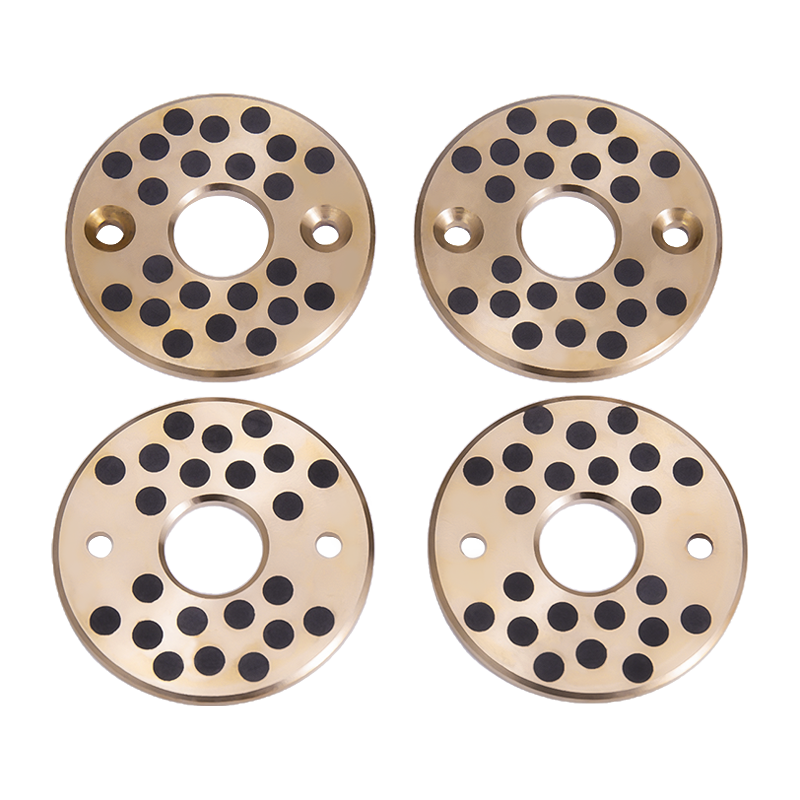

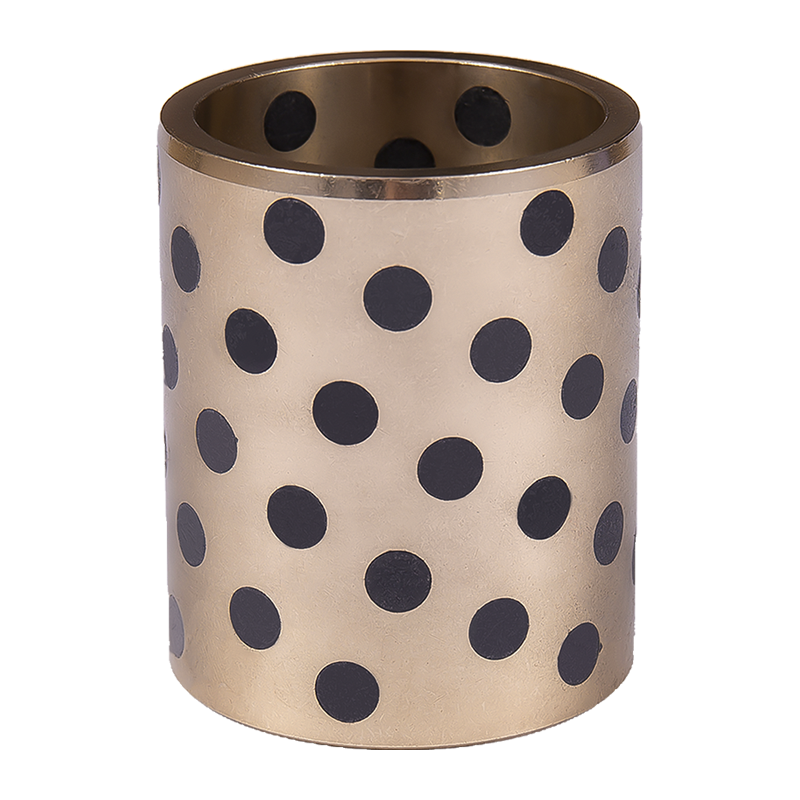

Manșoanele drepte HZ-JDB sunt produse în dimensiuni metrice standard de la 8 mm la 150 mm alezaj, cu dimensiuni suplimentare disponibile la cerere. Manșoanele cu flanșă HZ-JFB au un orificiu de la 10 mm la 120 mm, cu diametrele flanșelor potrivite cu umărul carcasei. Glisoarele din grafit HZ-JSP sunt furnizate în lățimi de la 28 mm la 150 mm și lungimi de la 75 mm la 350 mm.

• Toleranța alezajului: F7 pentru mâneci drepte, cu variante cu flanșe menținute la aceeași clasă de potrivire.
• Diametru exterior: m6 pentru montare prin presare într-o carcasă prelucrată.
• Toleranță de lungime: -0,30 până la -0,10 mm pe mâneci drepte standard.
• Model de priză din grafit: distribuție standard sau ajustată pentru zona de încărcare și tipul de mișcare.
• Opțiuni de flanșă: flanșă simplă, flanșă teșită sau flanșă cu găuri de montare.
• Finisarea suprafeței: alezaj și diametru exterior prelucrate, cu șanțuri de ulei sau găuri de lubrifiere opționale.

Producem, de asemenea, produse conexe auto-lubrifiante, cum ar fi rulmenți auto-lubrifianți HZ-10 și rulmenți lubrifiați de limită HZ-20, atunci când un proiect necesită o combinație de tipuri de rulmenți de la un singur furnizor.

Condiții de aplicare și procesare

Manșoanele din cupru grafit HZ-JDB sunt utilizate acolo unde intervalele de lubrifiere nu pot fi menținute în mod fiabil. Grafitul încorporat oferă o peliculă de lubrifiant solid continuu, astfel încât rulmentul continuă să funcționeze în condiții de praf, uscat sau cu căldură ridicată. Pozițiile tipice includ linii de producție pentru automobile și locomotive, legături de turbine, uși de lucru și de accidentare a rezervoarelor, mașini de plastic, periferice de presare și pivoți pentru mașini de construcții.

Pentru mișcarea de sarcină mare, intermitentă sau oscilantă, matricea din aliaj de cupru suportă sarcina de compresiune, în timp ce grafitul reduce frecarea la suprafața de contact. Conductivitatea termică a cuprului ajută la disiparea căldurii generate la interfața rulmentului, ceea ce sprijină funcționarea stabilă în echipamentele cu funcționare continuă.

Controlul calității și acceptarea

Fabrica noastră funcționează sub un sistem de management al calității și deține certificarea IATF16949 pentru furnizarea de automobile. Inspectăm aliajul de cupru de intrare, controlăm amplasarea dopurilor din grafit și verificăm alezajul, diametrul exterior și lungimea față de desen înainte de ambalare. Pentru comenzile de proiect, putem furniza înregistrări de inspecție dimensională și certificate de materiale împreună cu expedierea.

Testarea de acceptare acoperă în mod obișnuit potrivirea, starea suprafeței, distribuția grafitului și, acolo unde este necesar, o verificare pe bază de eșantion. Acordăm planul de inspecție cu clientul înainte de producție, astfel încât bucșele livrate să se potrivească cu desenul și condițiile de lucru.

Informații pe care le folosim pentru a vă configura soluția

Pentru a pregăti o propunere adecvată de manșon de cupru grafit HZ-JDB, avem nevoie de următoarele intrări de proiect. Cu cât datele sunt mai complete, cu atât mai precis putem potrivi gradul, dimensiunea și modelul de grafit.

• Diametrul arborelui și alezajul carcasei, cu clasa de toleranță.
• Sarcina radială, sarcină axială și direcția de mișcare (rotativă, oscilantă sau liniară).
• Domeniul de temperatură de funcționare și condițiile ambientale (praf, apă, substanțe chimice).
• Viteza și ciclul de lucru, inclusiv frecvența pornire-oprire.
• Stare de lubrifiere: uscată, lubrifiată cu ulei, cu grăsime sau cu apă.
• Lungimea manșonului, cerințele de flanșă și orice constrângeri de montare.
• Cantitate anuală și program de livrare.
• Desen sau eșantion, dacă este necesar un profil personalizat.

Trimiteți aceste detalii prin interogarea noastră despre produs și vom confirma gradul, dimensiunile și aspectul din grafit recomandat. Probele sunt produse în 3 zile, iar producția noastră zilnică ajunge la 500.000 de bucăți pe liniile de rulmenți cu autolubrifiere.

Instalare, întreținere și service

Bucșele HZ-JDB sunt instalate prin presare într-o carcasă prelucrată. Diametrul exterior m6 și alezajul F7 creează interferența necesară pentru a ține manșonul fără elemente de fixare suplimentare. Pentru tipurile cu flanșă, flanșa se așează pe fața carcasei și previne mișcarea axială. Vă recomandăm o teșitură de intrare pe orificiul carcasei pentru a evita deteriorarea dopurilor de grafit în timpul asamblarii.

Odată instalat, rulmentul nu are nevoie de ungere de rutină. Verificările de întreținere se concentrează pe adâncimea uzurii, starea suprafeței arborelui și orice semn de supraîncălzire. Deoarece pelicula de grafit se auto-reînnoiește, bucșa continuă să funcționeze chiar dacă filmul de lubrifiant inițial este perturbat. Înlocuirea urmează aceeași procedură de fixare prin presare și furnizăm bucșe de rezervă conform desenului original.

Întrebări frecvente

Care este diferența dintre HZ-JDB și HZ-JFB?

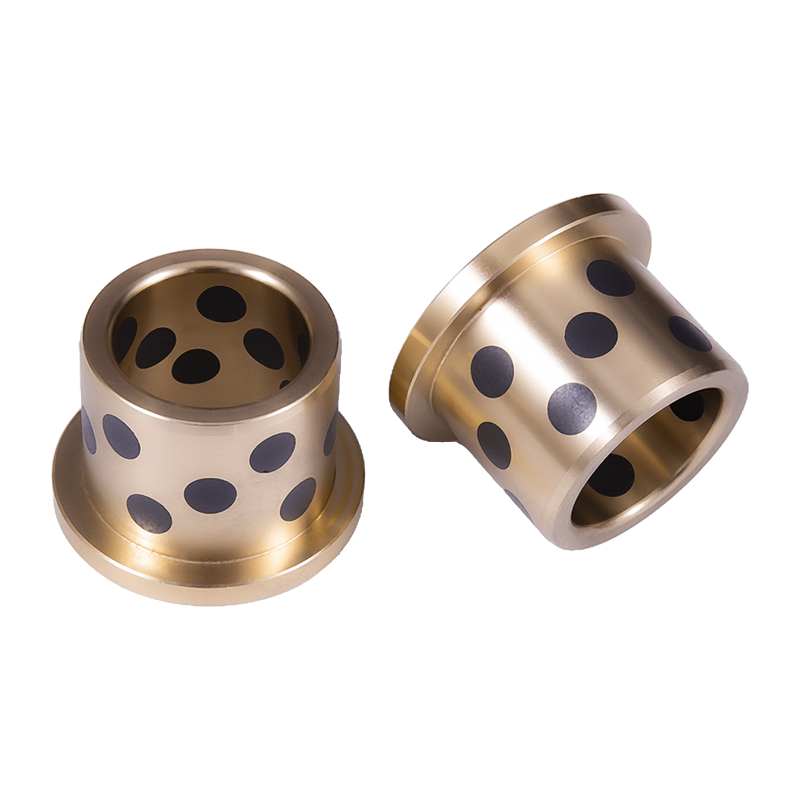

HZ-JDB este un manșon cilindric drept pentru sarcini radiale. HZ-JFB adaugă o flanșă integrată care localizează rulmentul axial și distribuie sarcina pe o suprafață mai mare a carcasei. Ambele folosesc același principiu de autolubrifiere cupru-grafit.

Bucșele HZ-JDB pot funcționa complet uscate?

Da. Grafitul încorporat asigură o lubrifiere solidă, astfel încât rulmentul funcționează fără ulei sau grăsime. Funcționarea uscată este obișnuită în poziții cu praf, temperaturi ridicate sau inaccesibile, unde lubrifierea ar fi imposibilă.

Ce grad ar trebui să aleg pentru încărcare mare și temperatură ridicată?

JDB-1 se ocupă de sarcini generale cu sarcini mari de până la 100 N/mm² și 300 °C. JDB-5 suportă până la 250 N/mm² pentru suporturi grele de ridicare, dar nu este pentru apă, acid sau alcali. JDB-2 și JDB-4 acoperă poziții cu sarcină mai mică și temperatură ridicată.

Produceți dimensiuni personalizate și modele de grafit?

Preluăm alezaje, lungimi, flanșe și distribuții de grafit personalizate din desenele clienților. Dimensiunile metrice standard acoperă alezaj de 8–150 mm pentru manșoane drepte și 10–120 mm pentru tipurile cu flanșă, cu dimensiuni suplimentare disponibile la cerere.

De ce informații aveți nevoie pentru o cotație?

Dimensiuni arbore și carcasă, sarcină, viteză, temperatură, stare de lubrifiere, cantitate și program de livrare. Un desen sau o mostră ne ajută să confirmăm configurația exactă. Răspundem la întrebări în termen de 12 ore din ziua lucrătoare.

Cum sunt ambalate și livrate bucșele?

Bucșele sunt ambalate pentru a proteja suprafețele prelucrate și dopurile din grafit în timpul transportului. Confirmăm ambalarea, etichetarea și domeniul de livrare odată cu comanda și putem include înregistrări de inspecție și certificate de materiale pentru expedierile de proiect.
