Rulment din plastic HZ-EP Engineering Producători

Ce sunt rulmenții din plastic HZ-EP Engineering

Rulmenții HZ-EP sunt elemente simple de alunecare formate din materiale termoplastice de inginerie prin turnare prin injecție, cu armare cu fibre și umpluturi cu lubrifiant solid acolo unde sarcina o cere. Deoarece geometria provine mai degrabă dintr-o matriță decât dintr-un ciclu de prelucrare, putem produce nervuri, flanșe, buzunare de ulei sau grăsime, caracteristici de fixare și alezaje necirculare care ar fi costisitoare în bronz sau oțel.

Matricea materialului transportă lubrifiantul, astfel încât rulmentul funcționează uscat sau numai cu lubrifiere limită. Frecarea rămâne scăzută atât în ​​condiții uscate, cât și în condiții de lubrifiere, iar polimerul tolerează medii umede, saline și ușor chimice în care un bucș metalic s-ar coroda. Densitatea scăzută reduce, de asemenea, masa rotativă și zgomotul transmis.

Unde se potrivește gama

• Componente auto — balamalele scaunelor, pivoții pedalei, punctele de blocare și de legătură, suporturile pentru motor și mecanismele interioare.
• Utilaje industriale — antrenări ale transportoarelor, linii de ambalare și etichetare, suporturi de came și îmbinări rotative de viteză redusă.
• Echipamente medicale si de laborator — ansambluri cu umiditate controlată, centrifuge și instrumente în care contaminarea lubrifianților este inacceptabilă.
• Utilaje agricole si de exterior — puncte de pivotare și legături expuse la praf, spălare și intemperii.

Gama noastră de produse HZ-EP

Familia HZ-EP este organizată după tipul de mișcare și stilul de montare, astfel încât un proiect poate fi adaptat la cea mai apropiată geometrie standard înainte de a discuta orice scule.

Materiale și specificații critice

Filmele standard HZ-LIN și gradele de precizie folosesc o matrice de plastic de inginerie de înaltă rezistență, cum ar fi POM sau PA66, întărită cu fibre și încărcată cu lubrifianți solizi, inclusiv PTFE și grafit. Lubrifiantul este eliberat progresiv în mișcare, ceea ce menține coeficientul de frecare în regiunea de 0,05–0,15 la aproximativ -40 °C până la 120 °C și suportă valori dinamice PV de până la aproximativ 1,5 MPa·m/s.

• Rezistența statică la compresiune — până la aproximativ 120 MPa pentru tipurile de film armat.

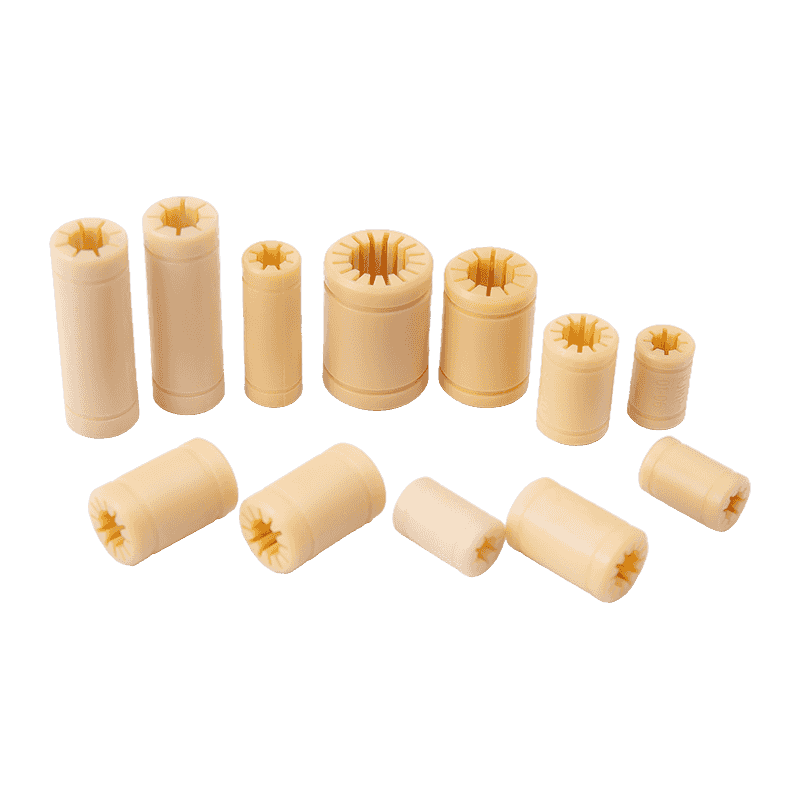

• Toleranță de precizie ale alezajului — Bucșele de precizie HZ-LIN sunt menținute la aproximativ ±0,02 mm cu rugozitatea alezajului Ra ≤ 0,8 µm pentru a suprima alunecarea.
• Absorbția umidității — sub 0,5% pentru gradul de precizie, menținând dimensiunile stabile în echipamentele cu umiditate controlată.
• Potrivire a carcasei — bucșele de precizie sunt dimensionate pentru carcase H7 și montaj prin presare.
• Evaluări de încărcare — tabelele de catalog listează capacitatea de încărcare dinamică și statică pe dimensiunea alezajului, de exemplu LIN-00-20 la 1125 N dinamică și 7875 N statică.

Deoarece polimerul este inert din punct de vedere chimic și neporos, acesta rezistă la oxidare, la acizi diluați și la expunerea salină și nu susține creșterea microbiană - relevantă pentru ansamblurile adiacente alimentelor și medicale. Contaminanții duri se înglobează în suprafață în loc să înțepenească arborele.

Viteza, sarcina si comportamentul termic

Termoplasticele se comportă diferit de bronzul la viteză. Căldura generată la interfața de alunecare trebuie să iasă prin arbore și carcasă, astfel încât PV admisibil scade pe măsură ce viteza continuă crește și pe măsură ce temperatura ambiantă se apropie de limita materialului. Dimensiem rulmentul astfel încât produsul dintre presiunea de contact și viteza de alunecare să rămână în interiorul anvelopei materialului la ciclul de funcționare real, nu la un vârf nominal.

Stabilitatea dimensională la căldură este un avantaj real: polimerul nu se extinde ca metalul, astfel încât clearance-ul rămâne previzibil și riscul de gripare din creșterea termică este redus. Structura amortizează, de asemenea, vibrațiile armonice, ceea ce scade zgomotul și rezonanța în mașinile de precizie.

Opțiuni de configurare

În cadrul familiei HZ-EP, ajustăm calitatea materialului, grosimea peretelui, banda de toleranță a alezajului, forma flanșei, buzunarele de lubrifiere, buzele de etanșare și teșiturile de capăt pentru a se potrivi ansamblului. Deciziile tipice de configurare includ:

• Rășină de bază și pachet de umplutură - neumplut, armat cu fibre sau încărcat cu lubrifiant solid.
• Clasa de toleranță ale alezajului și diametrului exterior potrivite cu potrivirea arborelui și cu alezajul carcasei.

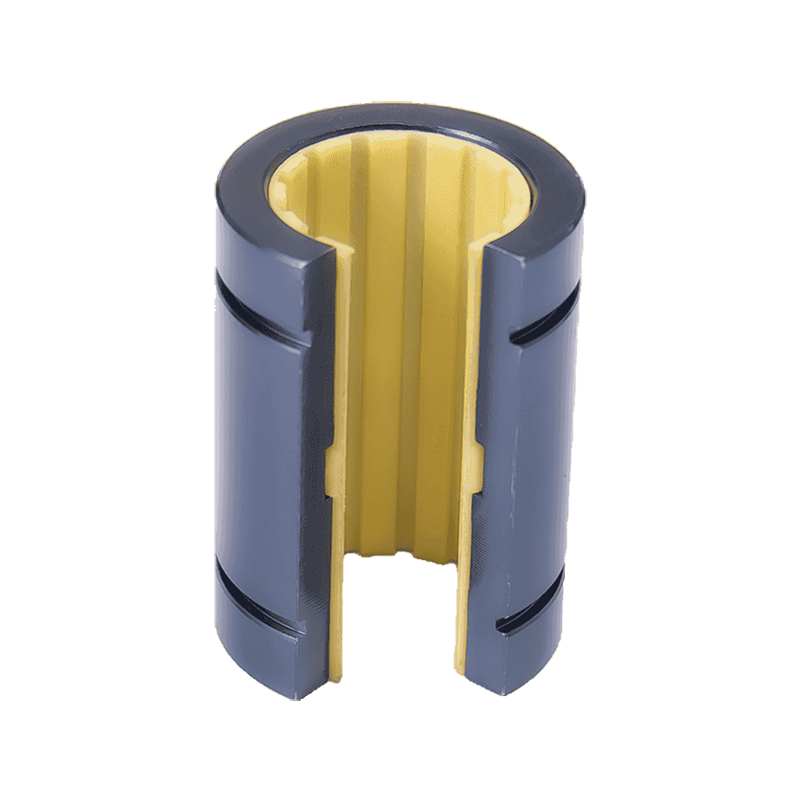

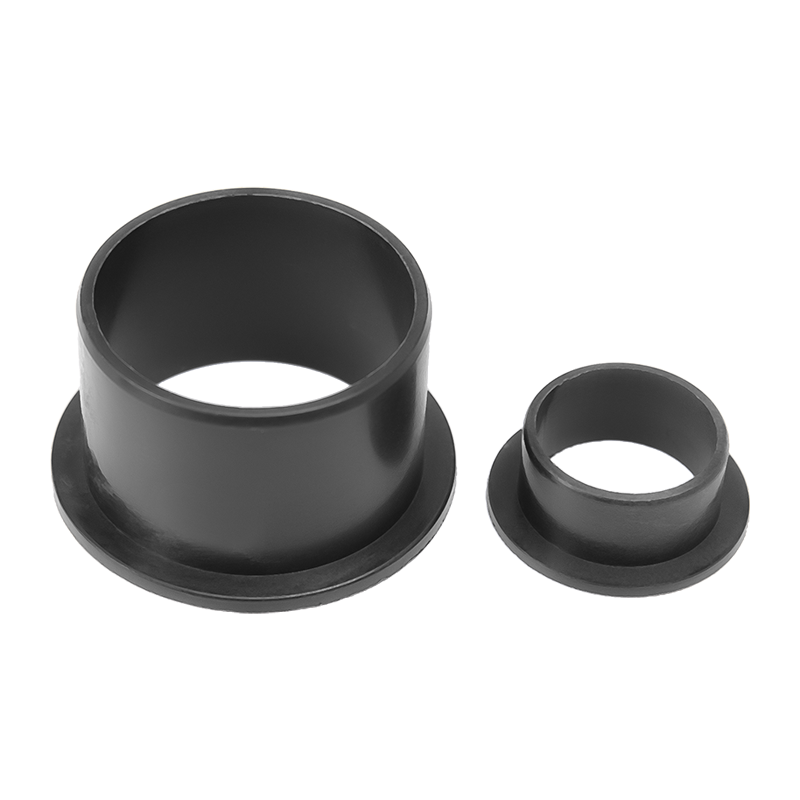

• Geometrie de alunecare simplă, cu flanșă, etanșată sau liniară.
• Găuri de ulei, caneluri de grăsime sau buzunare cu model de diamant unde este disponibilă lubrifierea limită.
• Culoare și marcaj pentru identificarea liniei de asamblare.

Acolo unde o dimensiune standard de catalog nu se potrivește, revizuim un desen și confirmăm dacă o matriță existentă poate fi adaptată sau este necesară o unealtă nouă. Sculele de matriță sunt ținute în interior, ceea ce scurtează calea de la desen la primul articol.

Instalare, asamblare și integrare în linie

Rulmenții HZ-EP sunt proiectați pentru asamblare simplă prin presare, cu o presiune minimă, ceea ce reduce riscul deformarii alezajului pe linie. Clasele de precizie sunt compatibile cu carcasele H7; tipurile de film de alunecare sunt furnizate cu desene de ansamblu de bază-găuri, astfel încât alezajul carcasei, lățimea canelurii și caracteristicile de reținere pot fi prelucrate pentru a se potrivi.

Pentru asamblarea automată putem defini teșituri de intrare, umeri de reținere și caracteristici de orientare și putem furniza raportul dimensional necesar pentru a seta forța de presare și cursa. Finisajul arborelui contează la fel de mult ca și rulmentul: un arbore șlefuit și întărit în intervalul Ra 0,2–0,8 µm oferă cel mai stabil comportament de frecare, în timp ce arborii foarte aspri accelerează uzura.

Controlul calității și acceptarea

Producția rulează pe peste 280 de seturi de echipamente speciale cu 50 de linii de producție automate, susținute de matrițe interne și o echipă tehnică de peste 150 de oameni. Inspecția dimensională acoperă diametrul alezajului, diametrul exterior, grosimea peretelui, geometria flanșei și lungimea față de desenul convenit.

• Inspecția primului articol și raportul dimensional înainte de eliberarea lotului.
• Trasabilitatea materialului și a lotului prin turnare și finisare.
• Planuri de eșantionare convenite pe proiect pentru caracteristicile critice.
• Documentația de certificare disponibilă pentru programele auto și industriale, inclusiv IATF16949 și înregistrările sistemului de management al calității.

Criteriile de acceptare sunt fixate în desen și planul de inspecție înainte de producție, astfel încât ambele părți măsoară aceleași caracteristici în același mod.

Informații pe care le folosim pentru a vă configura soluția

Pentru a trece de la o interogare la o configurație și o ofertă fermă, lucrăm din datele de operare de mai jos. Acolo unde o valoare nu este încă fixată, putem propune un punct de plecare și îl putem confirma în raport cu aplicația.

Întreținere, piese de schimb și capacitate de service

Rulmenții HZ-EP cu autolubrifiere îndepărtează linia de grăsime, intervalul de relubrifiere și timpul de nefuncționare asociat. În service, uzura este progresivă și previzibilă; înlocuirea este o operațiune de extragere și introducere prin presare folosind același orificiu al carcasei. Păstrăm înregistrările matriței, astfel încât comenzile repetate să reproducă geometria originală și putem furniza loturi de înlocuire față de referința desenului original.

Pentru programele cu volum mare, vă recomandăm să păstrăm o cantitate de rezervă definită la sediul clientului, mai degrabă decât să ne bazam pe expedieri de urgență și putem împacheta piesele în kituri pregătite pentru linie sau containere în vrac pentru a se potrivi procesului de primire.

Documentarea, ambalarea și domeniul de livrare

Fiecare comandă este însoțită de documentația agreată la etapa de ofertă: rapoarte dimensionale, declarații materiale și copii de certificare acolo unde programul le cere. Ambalajul este specificat pe piesă — saci vrac, tăvi de straturi sau protecție individuală pentru găuri de precizie — astfel încât piesele să ajungă fără deteriorarea suprafeței.

Domeniul de livrare este confirmat în scris înainte de producție, acoperind cantitatea, ambalajul, marcarea și documentele de inspecție incluse. Mostrele sunt produse în trei zile pentru configurațiile standard, ceea ce permite o verificare a potrivirii și a funcției înainte de a se angaja într-un lot complet.

Întrebări frecvente

Rulmenții HZ-EP pot funcționa complet uscat?

Da. Lubrifiantul solid din matricea polimerică asigură interfața de alunecare, astfel încât nu este necesară grăsime sau ulei extern. Funcționarea uscată este condiția normală pentru filmul și gradele de precizie; în cazul în care este prezentă o canelură de grăsime sau un orificiu de ulei, aceasta este acolo pentru a prelungi durata de viață în condiții de sarcină PV mai mare, nu ca o cerință obligatorie.

Ce finisaj și toleranță ar trebui să aibă arborele de împerechere?

Un arbore măcinat în intervalul Ra 0,2–0,8 µm oferă cel mai stabil comportament de frecare și uzură. Toleranța arborelui trebuie citită împreună cu banda de toleranță ale alezajului din tabelul de catalog, deoarece jocul de rulare este diferența dintre ele. Confirmăm perechea față de desen înainte de lansare.

Cum aleg între bucșa de precizie și filmul glisant?

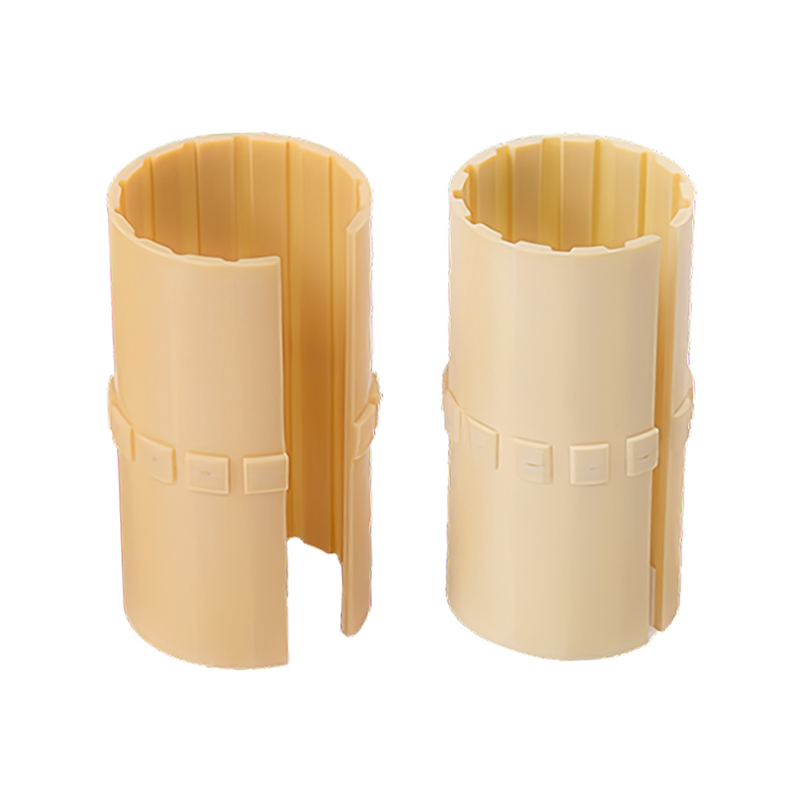

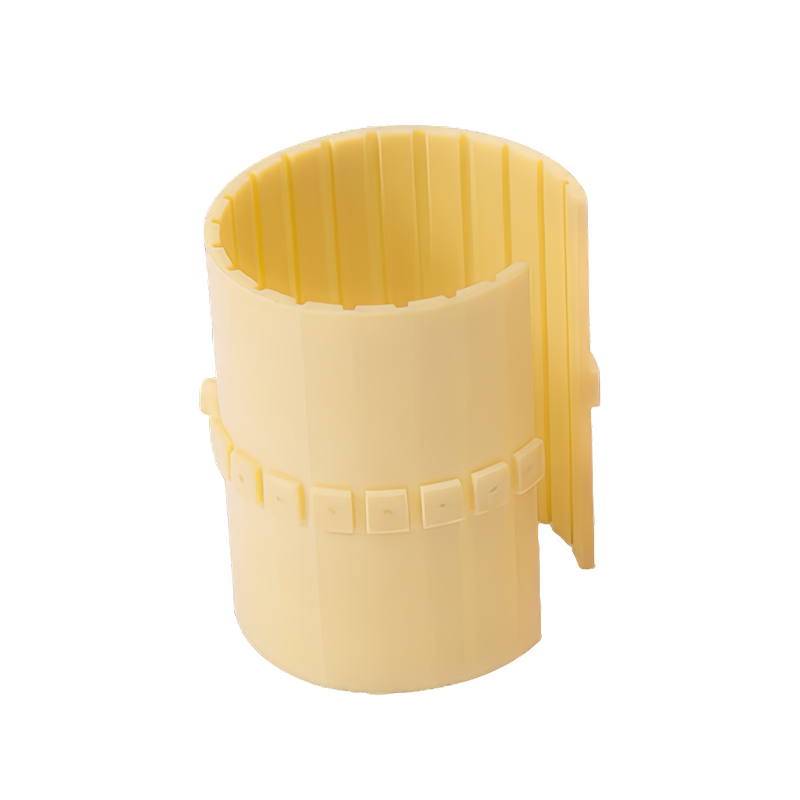

Bucșa de precizie este o componentă turnată sau prelucrată cu o toleranță strânsă a alezajului și un perete gros, potrivită pentru instalarea prin presare într-o carcasă H7 și pentru sarcini oscilante sau micro-mișcări. Filmul de alunecare este un element învelit cu pereți subțiri pentru găuri de carcasă mai mari și ansambluri cu costuri mai mici și este disponibil în versiuni simple și etanșate.

Puteți produce o dimensiune sau o geometrie non-standard?

Da. Cu unelte interne de matriță și o echipă tehnică de peste 150 de oameni, adaptăm matrițe existente sau dezvoltăm altele noi pentru găuri necirculare, flanșe, caracteristici de reținere și buze de etanșare. Trimiteți desenul cu datele de funcționare și vă vom confirma fezabilitatea și traseul sculei.

Care este timpul obișnuit de livrare pentru mostre și producție?

Eșantioanele pentru configurațiile standard sunt produse în trei zile. Timpul de producție depinde de faptul dacă instrumentele existente pot fi utilizate sau dacă este necesară o matriță nouă și este confirmată în cotație odată ce desenul și volumul anual sunt fixate.

Ce documente însoțesc un transport?

Documentația este convenită pe program și poate include rapoarte de inspecție dimensională, declarații materiale și copii de certificare. Setul exact este listat în confirmarea comenzii, astfel încât inspecția de primire să știe la ce să se aștepte.
