Aplicații tipice
01 / inel de ghidare al cilindrului hidraulic, inel de sprijin
02 / mașini hidraulice, manșon de ghidare a coloanei mașini-unelte de forjat
03 / mașini de construcții, bucșă pentru suportul axului oscilant al vehiculului
Parametrii tehnici
| Model | culoare | Densitate (8/cmP) |
Rezistența la alungire
(MPa) | rezistenta la compresiune | Duritate | coeficient de frecare | Temperatura de operare
(°C) |
| Plat pe suprafața laminată | Perpendicular pe suprafața laminată | uscat | Lubrifiere cu ulei |
| PFC-1 | Maro gălbui pal | 1.2-1.4 | ≥45 | ≥168 | ≥256 | 92 | 0,23-0,46 | 0,12-0,14 | -40 ~ 130 |

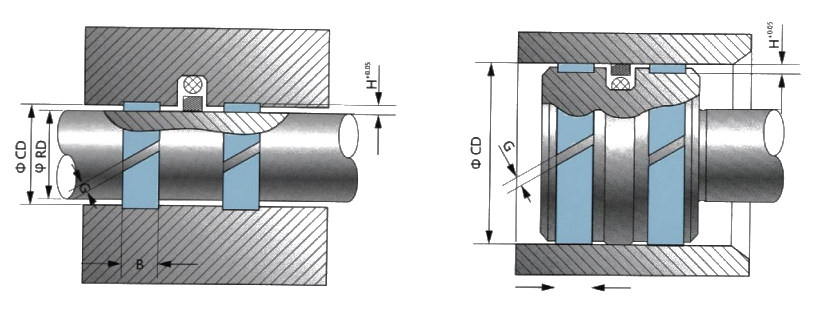

Pistonul cilindrului hidraulic și inelele de susținere a tijei pistonului se referă la specificație
Dimensiuni: mm
| Material | CD toleranta diametrul exterior | Toleranța diametrului interior d | Toleranța grosimii peretelui H | Toleranța la lățime B | Incizie OD CD | Incizia G | Toleranțe la incizie |
Seria PFC

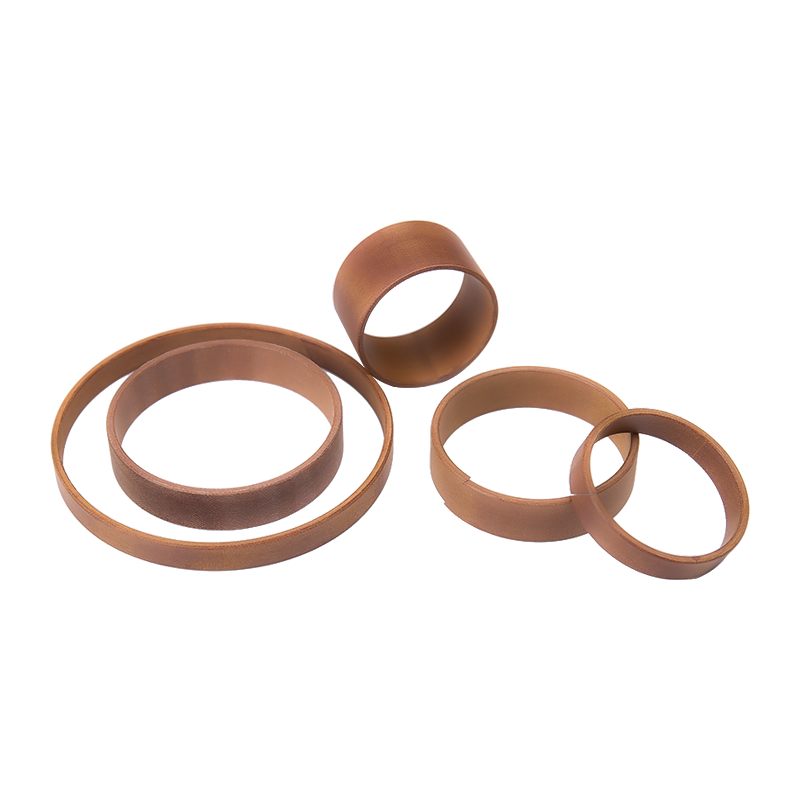

Inele de ghidare din pânză de înaltă rezistență | ±0,1 | ±0,1 | 0 | 0 | ≤100 | 2 | ±1 |
| <100~≤200 | 3 | ±1 |
| -0,05 | -0,30 |
| <200 | 4 | ±1 |
Introducere materială
Materialul PFC-2 este un material compozit de înaltă rezistență format prin termostabilizare la o anumită temperatură și presiune folosind rășină fenolică solubilă care conține grafit uniform dispersat și țesătură din fibră de bumbac de înaltă calitate. Are rezistență mecanică ridicată, performanță excelentă la frecare și uzură, rezistență bună la temperatură și poate rezista la vibrații puternice, sarcini de impact și sarcini de rotație ușoare în condiții semi-statice. Poate funcționa într-o stare scăzută de ulei sau fără ulei și este potrivit pentru mașini de inginerie, bucșe de susținere a podurilor basculante pentru vehicule de inginerie, ghidaje de coloane pentru patul de presare de forjare, rulmenți sferici etc.
Parametrii tehnici
| Model | Culoare | Densitatea
(g/m.) | Rezistența la tracțiune
(MPa) | Rezistența la compresiune | duritate | Coeficientul de frecare | Temperatura de operare (°C) |
| Paralel cu suprafața laminată | perpendicular pe suprafata laminatului | uscat | Lubrifiere cu ulei |
| PFC-2 | negru | 1.2-1.4 | ≥40 | ≥160 | ≥220 | 90-100 | 0,15-0,30 | 0,10-0,12 | -40 ~ 130 |
Aplicații tipice
01/Supapă cu bilă, manșon arbore supapă fluture
02/Plastic Machinery Manșon de ghidare a coloanei verde
03/Manșon arborelui mașinii hidraulice
04/Mașini hidraulice, manșon de ghidare a coloanei mașinii de forjat
05/Mașini de construcții, căptușeală pentru suportul podului basculant al vehiculului
06/Rulmenți sferici și materiale pentru rulmenți marini pentru echipamentele de inginerie navală
Introducere materială
Acest material este compus din fibre sintetice, rășină poliesterică întărită și micro pulberi auto-lubrifiante. Are coeficient de frecare scăzut, proprietăți mecanice ridicate și rezistență la coroziune chimică
Are o performanță bună și o absorbție scăzută de apă.
Parametrii tehnici
| Model | Culoare |
Densitatea
(g/m) | Rezistența la compresiune
(MPa) | Sistem de frecare (frecare uscată) | Temperatura de functionare |
| Temperatura minima | Temperatura minima |
| PFC-20 | Verde sau alb | 1.2-1.4 | 330 | 0,13 (utilizați GB/T3960) | 120 | -40 |
Aplicații tipice
01/Inel de ghidare
02/Rulmenți, manșoane de arbore și carcase de rulmenți
03/Construcții navale și componente maritime
04/Piese pentru mașini de construcții
05/Componente de generare a energiei hidraulice
