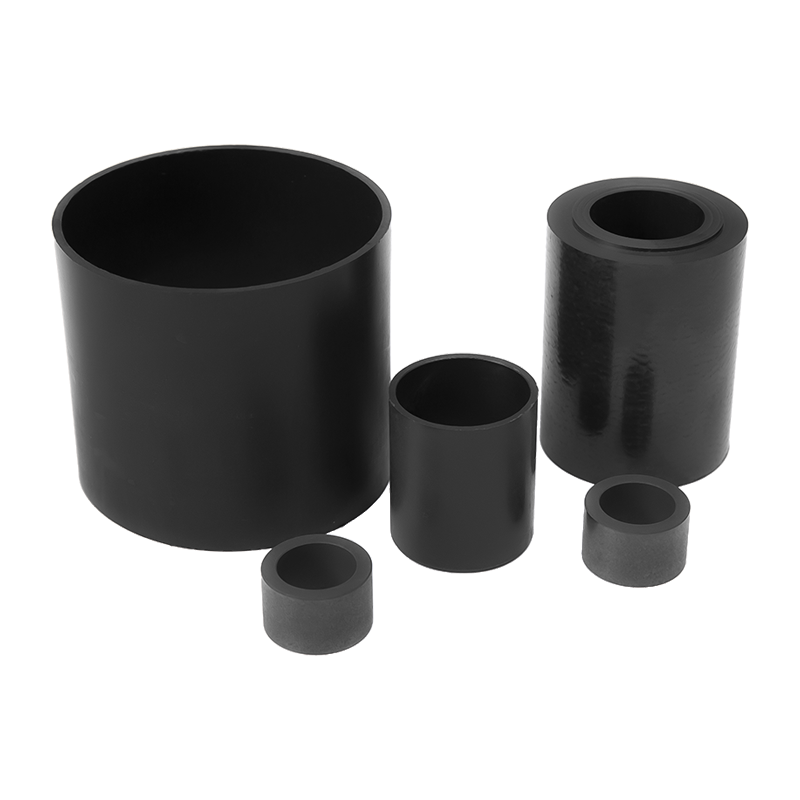

Rulment de alunecare din plastic HZ-GSM Engineering

Cel mai popular material G din lume. Rulmenții din seria G pot satisface diferite nevoi într-o gamă largă de domenii - sunt cu adevărat versatili. Aplicațiile tipice includ sarcini medii până la înalte, temperaturi de funcționare moderate și viteze.

Funcționare uscată, fără întreținere
Rezistenta la uzura
Rezistent la praf și murdărie
Zgomot redus, fără poluare
raport ridicat performanta-pret

Ocazii potrivite:
Rulment universal economic
Funcționare uscată fără întreținere
amortizare
Rezistență ridicată la uzură
Rezistent la praf și murdărie
raport ridicat performanta-pret
Capabil să reziste la sarcini moderate până la mari
Viteza de operare sub medie
Folosit pentru mișcări de balansare și rotație

Nu se aplică pentru:
Când este necesară găurirea pe suprafața peretelui
Când este necesară o rezistență excelentă la uzură
Când este necesară rezistența chimică universală
Dacă temperatura rămâne peste 130 ℃
Folosit pentru aplicații subacvatice

Tabel cu proprietățile materialelor rulmenților din plastic

Performanta generala		Rulmenți de uz general	Rapid și expert în mișcare lentă	Grosimea peretelui este solidă și care absorb șocuri	Toate arborele de tip maraton sunt folosite	Înaltă tehnologie specialisti in probleme sunt rezistente la temperaturi ridicate	Absorbție scăzută și economic	Scop general cu rezistență ridicată la media	Poate intra în contact cu alimentele	Încărcătură mare aplicatii
		G	J	M	În	X	P	H	A	Q
	densitate	1.46	1.49	1.14	1.24	1.44	1.58	1.71	1.46	1.4
	culoare	Gri închis	Galben	Negru de fum	Galben	negru	negru	gri	alb	negru
	Absorbție maximă de apă la 23°C/50% umiditate relativă [% greutate]	0.7	0.3	1.4	1.3	0.1	0.2	0.1	0.2	0.9
	Absorbție maximă de apă [% greutate]	4.0	1.3	7.6	6.5	0.5	0.4	0.3	1.3	4.9
	Coeficient de frecare de alunecare împotriva arborelui de oțel [μ]	0,08- 0.15	0,06- 0.18	0,18- 0.40	0,08- 0.23	0,90- 0.27	0,06- 0.21	0,07- 0.20	0,05- 0.23	0,05- 0.15
	PV maxim (funcționare uscată)	0.42	0.34	0.12	0.23	1.32	0.39	1.37	0.31	0.55
Proprietăți mecanice	Modulul de elasticitate [MPa]	7800	2400	2700	3500	8100	5300	12500	2300	4500
	Rezistenta la tractiune la 20°C [MPa]	210	73	112	125	170	120	175	88	120
	Rezistența la compresiune [MPa]	78	60	52	61	100	66	81	78	89
	Statica maxima admisa a suprafetei presiune (20°C) [MPa]	80	35	20	60	150	50	90	28	100
	Duritate Shore D	81	74	79	77	85	75	87	76	83
Proprietăți fizice și termice	Temperatura maxima în funcționare continuă [°C]	130	90	80	90	250	130	200	90	135
	Temperatura maxima în timpul funcționării scurte [°C]	220	120	170	180	315	200	240	110	155
	Temperatura minimă de funcționare [°C]	-40	-50	-40	-40	-100	-40	-40	-50	-40
	Conductivitate termică [W/m ·k]	0.24	0.25	0.24	0.24	0.6	0.25	0.6	0.25	0.23
	Coeficient de dilatare termică (la 23°C) [K-1 · 105]	9	10	10	9	5	4	4	11	5
Conductivitate electrică	Rezistivitate de volum [Qcm]	>10 ¹³	>10 ¹³	>10 ¹³	>10 ¹³	<10 ⁵	>10 ¹³	<10 ⁵	>10 ¹²	>10 ¹⁵
Conductivitate electrică	Rezistența suprafeței [2]	>10 ¹¹	>10 ¹²	>10 ¹¹	>10 ¹²	<10 ³	>10 ¹²	<10 ²	>10 ¹¹	>10 ¹²

Dimensiunile metrice standard pentru rulmenți de alunecare sunt conforme cu standardul ISO3547-1 și sunt furnizate dimensiuni speciale

Tip				Dimensiune
Material	Set drept	Sistem metric	Rulment	Înner meridian d1	Diametrul exterior d2	Lungimea b
G	S	M	B	08	10	08
J	s	M	B	08	0	08
În	S	M	B	08	0	08
H	s	M	B	08	0	08
X	s	M	B	08	10	08
A	s	M	B	08	10	08

2) Relația dintre teșit și d1 2) Grosime <1mm, teșit=20 °

d1(mm): C1-6 C6-12 C12-30 C>30

f(mm): 0,3 0,5 0,8 1,2

d1	d1 comisie publică E10	d2	Orificiu scaun H7	b1

03	0.054 0.014	04.5	0.015	03	05
04	0.068 0.020	05.5		04	06
05		07		05	08	10
06		08		06	08	10	15
08	0.083 0.025	10		06	08	10	12	15

10		12	0.018	06	08	10	15	20
12	0.102 0.032	14		10	12	15	20
14		16		10	15	20	25
15		17		10	15	20	25
16		18		10	15	20
18		20	0.021	15	20	25
20	0.124 0.040	23		10	15	20	25	30

22		25		15	20	25	30
25		28		15	20	30

28		32	0.025	20	25	30
30		34		15	20	30	40
32	0.150 0.050	36		20	30	40
35		39		25	30	40
40		44		20	30	40	50
45		50		30	40	50
50		55	0.030	20	30	40	50

55	0.180 0.060	60		40	50	60
60		65		30	40	50	60	70

65		70		30	50	60
75		80		40	60
80		85	0.035				60	100
