1.1 Ce sunt Rulmenți bimetalici din compozit ?
Rulmenții bimetalici din compozit sunt componente specializate concepute pentru a oferi performanțe superioare în condiții de sarcină mare și uzură ridicată. Sunt realizate prin lipirea a două metale distincte pentru a forma o suprafață portantă care combină proprietățile unice ale fiecărui material. De obicei, rulmentul constă dintr-un strat de suport din oțel pentru rezistența structurală și un material mai moale, rezistent la uzură, cum ar fi bronzul sau aluminiul, ca suprafață de sprijin. Această combinație permite rulmenților bimetalici din compozit să ofere durabilitatea oțelului împreună cu proprietățile de reducere a frecării ale metalelor mai moi.
Construcția acestor rulmenți este proiectată pentru a rezista la condiții dure de operare, făcându-i o alegere fiabilă pentru o gamă largă de aplicații industriale. Cele două metale sunt de obicei lipite folosind metode precum placarea, lipirea prin difuzie sau extrudarea, asigurând o legătură durabilă și eficientă între straturi.
1.2 Avantajele utilizării rulmenților bimetalici din compozit
Rulmenții bimetalici din compozit vin cu mai multe avantaje care îi fac o alegere ideală în diverse aplicații, de la auto până la aerospațial. Mai jos sunt câteva dintre beneficiile cheie:
Capacitate mare de încărcare: Combinația dintre un suport puternic din oțel cu o suprafață de rulment mai moale permite acestor rulmenți să gestioneze eficient sarcini mari. Suportul din oțel oferă rezistența structurală necesară pentru a susține mașinile și echipamentele grele.
Rezistență excelentă la uzură: Suprafața lagărului, adesea realizată din materiale precum bronzul sau aluminiul, oferă o rezistență excelentă la uzură. Această caracteristică face ca rulmenții bimetalici din compozit să fie potriviti pentru aplicații în care frecarea și uzura sunt preocupări semnificative.
Rezistență bună la oboseală: Acești rulmenți sunt proiectați să reziste la cicluri de încărcare repetitive fără a se defecta, asigurând durabilitate pe termen lung chiar și în medii dificile. Capacitatea lor de a rezista la oboseală le prelungește durata de viață în aplicații solicitante.
Rezistență îmbunătățită la coroziune: Materialele utilizate în rulmenții bimetalici compozit sunt selectate pentru rezistența lor la coroziune, făcându-le ideale pentru utilizarea în medii în care expunerea la umiditate sau alte elemente corozive este o preocupare. De exemplu, aliajele de bronz și aluminiu sunt foarte rezistente la rugină și degradare.
1.3 Aplicații în diverse industrii
Rulmenții bimetalici din compozit își găsesc locul într-o varietate de industrii, datorită caracteristicilor lor de performanță robuste. Iată câteva aplicații notabile:
Industria Auto : Rulmenții bimetalici compoziți sunt utilizați în mod obișnuit în componentele motorului, cum ar fi rulmenții arborelui cotit și bielei, precum și componentele transmisiei, cum ar fi bucșe și șaibe de tracțiune. Capacitatea lor mare de încărcare și rezistența la uzură le fac ideale pentru a rezista la condițiile solicitante din cadrul unui motor.
Utilaje industriale : În sectorul echipamentelor grele, rulmenții bimetalici din compozit sunt utilizați pe scară largă în utilaje precum echipamentele de construcții și mașinile de exploatare minieră, unde suportă sarcini mari și rezistă la uzură în condiții dure de funcționare. În plus, ele joacă un rol critic în sistemele hidraulice, inclusiv pompe, motoare și cilindri.
Aerospațial : În industria aerospațială, rulmenții bimetalici compoziți sunt utilizați în componentele trenului de aterizare și suprafețele de control. Capacitatea lor de a funcționa eficient la temperaturi și sarcini extreme le face o alegere fiabilă pentru aceste aplicații critice.
Tipuri de rulmenți bimetalici compozit
2.1 Rulmenți din bronz cu spate din oțel
Rulmenții din bronz cu spate din oțel sunt unul dintre cele mai comune tipuri de rulmenți bimetalici compozit, în special în aplicațiile care necesită atât rezistență ridicată, cât și rezistență excelentă la uzură. Acești rulmenți constau dintr-un strat de suport din oțel care oferă suport structural, în timp ce suprafața rulmentului este realizată dintr-un aliaj de bronz, compus de obicei din cupru și cositor.
Descriere și proprietăți
Bronzul este ales pentru proprietățile sale tribologice excelente, care includ rezistență ridicată la uzură, caracteristici bune antifricțiune și rezistență la coroziune. Suportul din oțel oferă rezistența necesară pentru a susține sarcini grele, în timp ce stratul de bronz oferă proprietățile de auto-lubrifiere esențiale pentru reducerea frecării între piesele în mișcare.
Aplicații comune
Rulmenții din bronz cu spate din oțel sunt adesea folosiți în aplicații auto, cum ar fi rulmenții de motor (arbore cotit, biela), unde pot face față sarcinilor și temperaturilor ridicate. Ele sunt, de asemenea, utilizate în mașinile grele, cum ar fi echipamentele de construcții și minerit, unde durabilitatea și rezistența la uzură sunt critice.
2.2 Rulmenți din aluminiu cu spate din oțel
Rulmenții din aluminiu cu spate din oțel sunt un alt tip de rulment bimetal utilizat pe scară largă, oferind avantaje distincte în anumite aplicații. Acești rulmenți folosesc un aliaj de aluminiu ca suprafață de rulment, lipit de un suport de oțel pentru o rezistență sporită.
Descriere și proprietăți
Aliajele de aluminiu sunt mai ușoare și mai rentabile în comparație cu bronzul și oferă o bună rezistență la coroziune. Cu toate acestea, aluminiul are o rezistență mai mică la uzură decât bronzul, ceea ce îl face potrivit pentru aplicații în care sunt întâlnite sarcini mai mici sau condiții mai puțin dure. Suportul din oțel oferă încă rezistența necesară pentru a susține structura portantă.
Aplicații comune
Rulmenții din aluminiu cu spate din oțel sunt utilizați frecvent în aplicații în care reducerea greutății este importantă, cum ar fi în industria aerospațială și auto. De exemplu, acești rulmenți sunt utilizați în mod obișnuit în componentele aeronavei, cum ar fi flapsurile aripilor și trenul de aterizare, precum și în componentele de transmisie în care o greutate mai mică este avantajoasă.
2.3 Alte combinații de materiale
În timp ce rulmenții din bronz și aluminiu cu spate din oțel sunt cei mai obișnuiți, există și alte combinații mai specializate de materiale utilizate în rulmenții bimetalici compozit. Acestea includ combinații cu polimeri, PTFE (politetrafluoretilenă) și alte materiale proiectate pentru a se potrivi cerințelor specifice.
Prezentare generală a rulmenților bimetalici mai puțin obișnuiți, dar specializați
Rulmenți polimerici cu spate din oțel: Acești rulmenți sunt adesea utilizați în aplicații cu sarcină mică sau în care reducerea zgomotului este importantă. Stratul de polimer poate fi adaptat pentru a oferi proprietăți de lubrifiere îmbunătățite.
Rulmenți PTFE cu spate din oțel: PTFE este bine-cunoscut pentru frecarea sa scăzută și rezistența chimică excelentă, ceea ce îl face o alegere pentru aplicații în medii dure sau corozive. Acești rulmenți sunt de obicei utilizați în situații în care precizia ridicată și frecarea minimă sunt critice.
Deși aceste combinații de materiale nu sunt la fel de răspândite ca lagărele din bronz sau aluminiu cu spate din oțel, ele joacă un rol esențial în aplicațiile specializate în care rulmenții tradiționali bimetalici ar putea să nu funcționeze la fel de eficient.
Materiale utilizate în Rulmenți bimetalici din compozit
3.1 Suport din oțel
Oțelul este un material fundamental utilizat în construcția rulmenților bimetalici din compozit datorită rezistenței sale inerente, durabilității și rezistenței la deformare la sarcini grele. Suportul din oțel asigură suportul structural necesar pentru rulment, asigurând că acesta poate rezista la solicitările mecanice experimentate în diverse aplicații.
Tipuri de oțel folosit (de exemplu, oțel carbon, oțel inoxidabil)
Oțel carbon : Oțelul carbon este unul dintre cele mai frecvent utilizate materiale pentru stratul de suport al rulmenților bimetalici compozit. Oferă rezistență, duritate și eficiență excelentă, făcându-l ideal pentru aplicații grele. Cu toate acestea, poate fi mai susceptibil la coroziune în comparație cu oțelul inoxidabil.
Oțel inoxidabil : Oțelul inoxidabil este o altă opțiune, în special atunci când rezistența la coroziune este un aspect cheie. Oferă durabilitate sporită și poate funcționa în medii mai solicitante, cum ar fi aplicațiile marine sau chimice. Rulmenții cu spate din oțel inoxidabil sunt de obicei mai scumpi, dar oferă performanțe superioare în condiții dure.
Rolul oțelului în furnizarea suportului structural
Suportul din oțel servește ca fundație a rulmentului, oferind rezistență la deformare la sarcini mari. Acesta asigură că rulmentul își menține forma și funcționarea chiar și sub presiune sau stres extrem, contribuind la fiabilitatea generală și longevitatea rulmentului în funcțiune.
3.2 Materiale ale stratului portant
Suprafața lagărului, care este realizată din metale sau materiale mai moi, este crucială pentru reducerea frecării și uzurii între piesele în mișcare. Alegerea materialului pentru stratul portant depinde de cerințele specifice ale aplicației, inclusiv de factori precum sarcina, viteza și condițiile de mediu.
Aliaje de bronz: compoziție și proprietăți
Bronzul este unul dintre cele mai utilizate materiale pentru stratul de rulment în rulmenții bimetali compozit. Aliajele de bronz constau de obicei din cupru, staniu și alte elemente, cum ar fi fosfor sau plumb, pentru a îmbunătăți proprietățile specifice. Compoziția aliajului determină rezistența rulmentului la uzură, coroziune și oboseală.
Proprietăți : Bronzul oferă o rezistență excelentă la uzură, caracteristici bune de frecare și rezistență la coroziune. Este ideal pentru aplicații care implică sarcini mari și unde lubrifierea nu este întotdeauna disponibilă sau eficientă.
Aliaje de aluminiu: compoziție și proprietăți
Aliajele de aluminiu sunt o altă alegere populară pentru stratul de rulmenți din rulmenții bimetal compozit, mai ales atunci când reducerea greutății este o prioritate. Aliajele de aluminiu sunt mai ușoare decât bronzul și prezintă o rezistență bună la coroziune. Ele sunt adesea utilizate în aplicații aerospațiale și auto în care reducerea greutății totale a componentelor este critică.
Proprietăți : Aliajele de aluminiu au de obicei o rezistență mai mică la uzură decât bronzul, dar coeficientul lor scăzut de frecare și conductivitate termică bună le fac potrivite pentru aplicații specifice, mai puțin solicitante.
Alte materiale: polimeri, PTFE
În unele cazuri, polimerii sau PTFE (politetrafluoretilenă) sunt utilizați ca materiale pentru stratul portant. Aceste materiale sunt adesea alese pentru frecare scăzută, rezistență chimică ridicată și proprietăți de auto-lubrifiere.
Polimeri : Polimerii precum POM (polioximetilena) sunt utilizați în aplicații care necesită o frecare redusă și o reducere a zgomotului. Aceste materiale pot funcționa bine în aplicații cu sarcini mai ușoare sau în care sunt prezente condiții specifice de operare (cum ar fi temperaturi extreme).
PTFE : PTFE este adesea folosit în rulmenți care trebuie să funcționeze cu o lubrifiere minimă sau în medii în care lubrifianții nu sunt fezabil. Este inert din punct de vedere chimic și are o rezistență excelentă la o gamă largă de substanțe dure, făcându-l ideal pentru utilizare în industria chimică sau în industria alimentară.
3.3 Acoperiri și tratamente de suprafață
Pe lângă alegerea materialelor, straturile portante sunt adesea aplicate acoperiri și tratamente de suprafață pentru a le îmbunătăți și mai mult performanța. Aceste tratamente pot îmbunătăți rezistența la uzură, pot reduce frecarea și oferă o protecție mai bună împotriva coroziunii.
Placare cu crom dur : Acesta este un tratament de suprafață obișnuit utilizat pentru a îmbunătăți rezistența la uzură a suprafețelor de rulment, în special în aplicațiile cu sarcini mari.
Acoperire cu nichel : Acoperirile cu nichel sunt adesea aplicate pentru a oferi rezistență la coroziune în medii mai agresive, cum ar fi procesarea marine sau chimică.
Acoperiri ceramice : În aplicații specializate, acoperirile ceramice sunt utilizate pentru a spori duritatea și rezistența la uzură a suprafeței de rulment.
Considerații de proiectare pentru rulmenți bimetalici compozit
4.1 Dimensiuni și toleranțe ale rulmenților
Proiectarea rulmenților bimetalici compozit necesită o atenție deosebită dimensiunilor și toleranțelor acestora pentru a asigura o potrivire și funcționare corespunzătoare în cadrul mașinilor sau echipamentelor. Precizia în aceste aspecte este esențială pentru ca rulmentul să funcționeze eficient, să minimizeze uzura și să prevină defecțiunile premature.
Importanța dimensiunilor precise
Dimensiunile precise ale rulmentului asigură că rulmentul se potrivește corect în carcasa sau structura sa de susținere, oferind suportul și stabilitatea necesare componentelor în mișcare. Dimensiunile incorecte pot duce la o aliniere slabă, o frecare excesivă sau o distribuție neuniformă a sarcinii, toate acestea putând duce la uzură sau defecțiune prematură.
Clase standard de toleranță
Rulmenții sunt fabricați la clase de toleranță specifice pentru a asigura uniformitatea și consistența dimensiunilor lor. Aceste clase de toleranță sunt concepute pentru a ține cont de variațiile proceselor de fabricație, menținând în același timp potrivirea necesară. Clasele standard de toleranță includ:
Toleranta H7 : Folosit în mod obișnuit pentru potrivirile de arbore și găuri în aplicații de precizie medie.
Toleranta P6 : Folosit pentru aplicații de mai mare precizie unde sunt necesare potriviri mai strânse.
toleranta C5 : Utilizat în mod obișnuit în aplicații de foarte mare precizie, cum ar fi mașinile aerospațiale și de mare viteză.
Alegerea clasei de toleranță depinde de aplicația specifică și de cerințele operaționale ale rulmentului.
4.2 Finisarea suprafeței și caneluri de lubrifiere
Finisajul suprafeței și includerea canelurilor de lubrifiere sunt două considerente esențiale de proiectare pentru optimizarea performanței rulmenților bimetalici compozit. Ambii acești factori influențează capacitatea rulmentului de a reduce frecarea, de a distribui lubrifiantul și de a rezista la uzură în timp.
Efectul finisajului suprafeței asupra performanței
Finisajul suprafeței suprafeței rulmentului joacă un rol semnificativ în reducerea frecării și uzurii. O finisare netedă reduce zona de contact dintre rulment și piesele mobile, scăzând coeficientul de frecare și promovând o distribuție mai bună a lubrifierii. Cu toate acestea, o suprafață prea netedă poate să nu rețină suficient lubrifiant, ceea ce duce la o lubrifiere insuficientă și o uzură crescută.
În schimb, o suprafață texturată sau ușor aspră poate promova o reținere mai bună a uleiului și poate îmbunătăți performanța generală a rulmentului în aplicații cu sarcini mari. Alegerea finisajului suprafeței depinde de condițiile specifice de funcționare, cum ar fi sarcina, viteza și tipul de lubrifiant utilizat.
Tipuri și beneficii ale canelurilor de lubrifiere
Canelurile de lubrifiere sunt adesea încorporate în suprafața rulmentului pentru a facilita distribuția lubrifiantului și pentru a îmbunătăți performanța. Aceste caneluri permit o alimentare continuă cu lubrifiant între rulment și suprafața sa de îmbinare, reducând frecarea și prevenind contactul metal-metal. Tipurile comune de caneluri de lubrifiere includ:
Caneluri drepte : rulează pe lungimea rulmentului și sunt utilizate în aplicații cu sarcini mari.
Caneluri în spirală : Proiectat pentru a oferi un flux de lubrifiere mai bun, în special în aplicațiile rotative.
Canelurile de lubrifiere sunt deosebit de importante în aplicațiile în care lubrifierea continuă nu este posibilă sau în care este necesară funcționarea uscată.
4.3 Capacitatea de sarcină și condițiile de funcționare
Capacitatea de încărcare a unui rulment bimetal compozit este un factor critic în proiectarea acestuia, deoarece determină sarcina maximă pe care o poate suporta rulmentul fără defecțiuni. Mai mulți factori influențează capacitatea de încărcare a rulmentului, inclusiv materialele utilizate, dimensiunile rulmentului și sistemul de lubrifiere.
Factori care afectează capacitatea de încărcare
Rezistența materialului : Rezistența suportului din oțel și a materialului suprafeței rulmentului influențează direct capacitatea de încărcare a rulmentului. De exemplu, rulmenții cu un suport de oțel mai gros pot suporta de obicei sarcini mai mari.
Geometria rulmentului : Forma și dimensiunea rulmentului, inclusiv grosimea stratului de rulment, pot afecta cât de uniform este distribuită sarcina pe suprafața rulmentului.
Lubrifiere : Ungerea adecvată este esențială pentru reducerea frecării și distribuirea uniformă a sarcinii pe suprafața rulmentului. Ungerea insuficientă poate duce la o uzură crescută și o reducere a capacității de încărcare.
Considerații pentru temperatură, viteză și lubrifiere
Temperatura : Rulmenții trebuie să fie proiectați să funcționeze într-un interval de temperatură specific. Temperaturile ridicate pot afecta proprietățile materialului atât ale suportului de oțel, cât și ale suprafeței lagărelor, ducând la o uzură crescută sau la o capacitate de încărcare redusă. Pentru aplicații la temperaturi ridicate, pot fi utilizate materiale cu rezistență termică mai mare, cum ar fi bronzul sau aliajele speciale.
Viteza : Viteza cu care funcționează rulmentul influențează și proiectarea acestuia. Aplicațiile de mare viteză necesită rulmenți care să reziste forțelor centrifuge și să mențină o lubrifiere stabilă în condiții de rotație rapidă.
Lubrifiere : Tipul de lubrifiere (ulei, grăsime sau lubrifiere uscată) și disponibilitatea unui sistem de ungere continuă sunt factori importanți pentru a asigura funcționarea eficientă a rulmentului. Alegerea lubrifierii va afecta frecarea, uzura și generarea de căldură în rulment.
Procese de fabricație
5.1 Tehnici de placare și lipire
Procesul de fabricație pentru rulmenți bimetalici compozit implică mai multe etape critice, cea mai importantă fiind placarea și lipirea celor două materiale. Procesul de lipire asigură o atașare puternică și durabilă între suportul de oțel și suprafața rulmentului, ceea ce este crucial pentru performanța generală a rulmentului.
Metode de lipire a diferitelor straturi metalice
Placarea : Placarea este un proces în care un strat subțire dintr-un material (de exemplu, bronz sau aluminiu) este lipit de un strat mai gros dintr-un alt material (de exemplu, oțel). Acest lucru se face adesea prin aplicarea de căldură și presiune pentru a fuziona cele două straturi împreună. Lipirea poate avea loc prin metode precum laminarea la cald, extrudarea sau sinterizarea, în funcție de materialele specifice utilizate.
Legătura prin difuzie : În legarea prin difuzie, căldura și presiunea sunt aplicate straturilor de metal într-o atmosferă controlată pentru a permite atomilor din cele două materiale să difuzeze și să formeze o legătură metalurgică. Acest proces creează o legătură puternică fără a fi nevoie de adezivi sau materiale de umplutură, asigurând o atașare fără sudură și durabilă.
Legături explozive : Lipirea explozivă este o tehnică de înaltă energie în care o sarcină explozivă controlată este utilizată pentru a accelera un strat de metal pe suprafața altuia. Acest proces creează o legătură metalurgică între straturi și este utilizat în mod obișnuit pentru materiale care sunt dificil de lipit folosind metode convenționale, cum ar fi aluminiul și oțelul.
Asigurarea unei aderențe puternice și de încredere
Pentru a asigura rezistența și fiabilitatea legăturii, producătorii trebuie să controleze cu atenție temperatura, presiunea și timpul de procesare în timpul procesului de placare sau lipire. Orice inconsecvență în legătură poate duce la defectarea rulmentului, așa că este esențial ca materialele să fie pregătite corespunzător și procesul să fie strict controlat.
5.2 Prelucrare și finisare
Odată ce procesul de placare sau lipire este complet, următorul pas este prelucrarea și finisarea rulmentului la dimensiuni precise. Acest lucru este crucial pentru a vă asigura că rulmentul îndeplinește toleranțele necesare și funcționează eficient.
Prelucrare de precizie pentru precizie dimensională
Prelucrarea implică tăierea, șlefuirea și rotirea rulmentului pentru a obține dimensiunile și finisarea suprafeței corecte. Mașinile CNC (Computer Numerical Control) sunt adesea folosite pentru a obține o precizie și consistență ridicate. Acest pas asigură că rulmentul se va potrivi corect în aplicația sa desemnată și va funcționa fără probleme, fără uzură excesivă.
Tehnici de finisare a suprafețelor
După prelucrare, suprafața rulmentului este adesea tratată pentru a-și îmbunătăți proprietățile de frecare și pentru a-și spori rezistența la uzură. Tehnicile comune de finisare a suprafețelor includ:
Lustruire : Lustruirea suprafeței rulmentului netezește orice zone aspre, reducând frecarea și uzura.
Shot Peening : Acest proces implică bombardarea suprafeței cu bile mici de oțel pentru a crea un strat de presiune la compresiune care poate îmbunătăți rezistența la oboseală a rulmentului și rezistența la uzură.
Acoperire : Unii rulmenți sunt supuși unor procese suplimentare de acoperire, cum ar fi placarea cu nichel sau crom, pentru a le spori și mai mult rezistența la coroziune sau proprietățile la uzură.
5.3 Controlul calității și testarea
Asigurarea calității și fiabilității rulmenților bimetalici din compozit este esențială pentru performanța acestora în aplicații critice. Sunt necesare încercări riguroase și măsuri de control al calității pentru a se asigura că fiecare rulment îndeplinește standardele cerute.
Metode de testare nedistructive
Tehnicile de testare nedistructivă (NDT) sunt utilizate în mod obișnuit pentru a detecta defectele lagărului fără a-l deteriora. Aceste metode includ:
Testare cu ultrasunete : Folosit pentru a verifica golurile sau fisurile din material care ar putea slăbi legătura dintre straturi.
Inspecție cu raze X : Această metodă poate identifica defectele interne sau inconsecvențele în structura lagărului.
Testarea particulelor magnetice : Adesea folosit pentru detectarea fisurilor de suprafață și subterană, în special la rulmenții cu spate din oțel.
Testarea performanței în diferite condiții
Pentru a se asigura că rulmentul poate rezista la condițiile pe care le va întâlni în funcționare, acesta este supus unor teste de performanță. Aceasta poate include:
Testare de sarcină : Pentru a verifica capacitatea rulmentului de a suporta sarcina necesară fără deformare sau defecțiune excesivă.
Temperatura Testing : Pentru a evalua performanța rulmentului atât în condiții de temperatură ridicată, cât și de scăzută.
Testarea uzurii : Pentru a măsura rezistența la uzură a rulmentului și longevitatea acestuia în condiții tipice de funcționare.
Aplicații ale rulmenților bimetalici compozit
6.1 Aplicații auto
Rulmenții bimetalici din compozit sunt utilizați pe scară largă în industria auto, în primul rând în componentele motoarelor și transmisiei. Acești rulmenți sunt apreciați pentru capacitatea lor de a rezista la sarcini mari, de a reduce frecarea și de a spori durabilitatea, toate acestea fiind esențiale în aplicațiile auto.
Rulmenți motor: arbore cotit, biela
În motoarele cu ardere internă, rulmenții bimetalici compoziți sunt utilizați în componente critice, cum ar fi arborii cotit și bielele. Acești rulmenți suportă sarcini mari continue și viteze de rotație, făcându-i candidații ideali pentru tehnologia bimetală. Suportul din oțel oferă suportul structural necesar, în timp ce stratul de rulment (adesea bronz sau aluminiu) oferă o rezistență excelentă la uzură și o frecare redusă.
Rulmenții bimetalici din compozit utilizați în aplicațiile motoarelor ajută la îmbunătățirea eficienței motorului, la reducerea consumului de combustibil și la creșterea duratei de viață a componentelor motorului. Capacitatea lor de a menține frecare scăzută chiar și la temperaturi ridicate asigură o funcționare lină și o generare mai mică de căldură, contribuind la o performanță generală mai bună.
Componentele transmisiei: bucșe, șaibe de tracțiune
Rulmenții bimetalici din compozit sunt utilizați și la componentele transmisiei, cum ar fi bucșe și șaibe de tracțiune. Aceste piese sunt expuse la diferite condiții de sarcină, viteze rapide de rotație și solicitări semnificative. Combinația de materiale permite acestor rulmenți să ofere atât o capacitate portantă mare, cât și o rezistență excelentă la uzură, asigurând funcționarea fiabilă a sistemului de transmisie.
În plus față de durabilitatea lor, rulmenții bimetalici compoziți din transmisii ajută la îmbunătățirea eficienței generale a sistemului prin reducerea frecării și uzurii, ceea ce duce la schimbări mai fine a vitezelor și la reducerea costurilor de întreținere.
6.2 Aplicații industriale
Rulmenții bimetalici din compozit joacă, de asemenea, un rol crucial în mașinile și echipamentele industriale. Acești rulmenți se găsesc în aplicații grele, inclusiv mașini de construcții, echipamente miniere și sisteme hidraulice, unde durabilitatea și rezistența la uzură sunt foarte apreciate.
Mașini grele: Utilaje de construcții, Utilaje pentru minerit
Mașinile grele utilizate în construcții, minerit și alte sectoare industriale necesită componente care pot rezista la sarcini extreme și condiții de operare grele. Rulmenții bimetalici compoziți sunt ideali pentru utilizarea la aceste mașini, cum ar fi butucii roților, arborii de transmisie și alte componente cu sarcină mare.
Acești rulmenți ajută la reducerea frecării și uzurii, ceea ce prelungește durata de viață a utilajelor și reduce nevoia de întreținere frecventă. Combinația dintre un suport puternic din oțel și un strat de rulment rezistent la uzură permite acestor rulmenți să facă față forțelor intense implicate în aplicațiile grele.
Sisteme hidraulice: pompe, motoare, cilindri
Sistemele hidraulice, care se bazează pe mișcarea controlată a fluidelor pentru a transmite puterea, beneficiază, de asemenea, de utilizarea rulmenților bimetalici din compozit. Rulmenții utilizați la pompe, motoare și cilindri trebuie să funcționeze eficient în medii de înaltă presiune și să mențină funcționarea lină la sarcini fluctuante. Capacitatea mare de încărcare și rezistența la uzură a rulmenților bimetalici din compozit îi fac să fie o alegere ideală pentru aceste sisteme, contribuind la reducerea timpului de nefuncționare și la creșterea fiabilității utilajelor hidraulice.
6.3 Aplicații aerospațiale
Industria aerospațială necesită componente care pot funcționa fiabil în condiții extreme, cum ar fi viteze mari, sarcini mari și intervale largi de temperatură. Rulmenții bimetalici din compozit sunt adesea utilizați în aplicații aerospațiale critice, unde performanța, durabilitatea și greutatea sunt factori cruciali.
Componentele trenului de aterizare
Rulmenții bimetalici compoziți sunt utilizați în sistemele de trenuri de aterizare, unde sunt supuși unor solicitări mari în timpul decolării, aterizării și rulării. Rulmenții trebuie să susțină greutatea aeronavei și să asigure o mișcare lină a mecanismelor trenului de aterizare. Combinația dintre capacitatea mare de încărcare, rezistența la uzură și rezistența la coroziune face ca rulmenții bimetalici din compozit să fie potriviti pentru această aplicație solicitantă.
Rulmenți de suprafață de control
Rulmenții bimetalici compoziți se găsesc și pe suprafețele de control, cum ar fi eleronoanele, ascensoarele și cârmele. Acești rulmenți trebuie să funcționeze în condiții de viteză mare, menținând în același timp un control precis. Capacitatea lor de a reduce frecarea și de a rezista la uzură asigură că suprafețele de control răspund rapid și precis, ceea ce este esențial pentru siguranța și performanța zborului.
Instalare și întreținere
7.1 Tehnici de instalare adecvate
Instalarea corectă a rulmenților bimetalici din compozit este esențială pentru asigurarea performanței și longevității optime. Instalarea necorespunzătoare poate duce la nealiniere, uzură excesivă sau defecțiune a rulmentului, ceea ce poate compromite funcționarea utilajului.
Asigurarea alinierii corecte
Unul dintre cele mai importante aspecte ale instalării este asigurarea că rulmentul este aliniat corect cu componentele sale de împerechere. Nealinierea poate duce la încărcare neuniformă, care poate cauza uzură localizată, frecare crescută și defecțiune prematură a rulmentului. Este esențial să verificați cu atenție alinierea rulmentului în timpul instalării, în special la mașinile rotative, unde alinierea precisă este crucială pentru o funcționare bună.
Evitarea deteriorării în timpul instalării
Rulmenții bimetalici compoziți, în special cei cu straturi mai moi, precum bronzul sau aluminiul, pot fi susceptibili de a fi deteriorați dacă sunt manipulați greșit în timpul instalării. Impacturile ascuțite sau manipularea necorespunzătoare pot cauza deteriorarea suprafeței, ducând la probleme de uzură sau chiar la crăpare. Pentru a evita acest lucru, este important să folosiți instrumente și tehnici adecvate în timpul instalării. Utilizarea manșoanelor de protecție sau a suportului amortizat în timpul manipulării poate ajuta la prevenirea deteriorării suprafeței rulmentului.
7.2 Cerințe de lubrifiere
Ungerea este esențială pentru funcționarea corectă a rulmenților bimetalici din compozit, deoarece reduce frecarea, disipează căldura și previne contactul metal-metal dintre rulment și arbore sau alte părți în mișcare. Tipul și cantitatea de lubrifiere necesară depind de aplicația și condițiile de operare specifice.
Importanța lubrifierii corecte
Ungerea joacă un rol cheie în prelungirea duratei de viață a unui rulment bimetal compozit. Lubrifierea adecvată minimizează frecarea, ceea ce reduce uzura și acumularea de căldură. De asemenea, ajută la distribuirea mai uniformă a sarcinii pe suprafața rulmentului, prevenind deteriorarea localizată sau supraîncălzirea. Fără o lubrifiere adecvată, rulmentul poate prezenta rate mai mari de uzură, frecare crescută și eventual defecțiune.
Tipuri de lubrifianți și aplicațiile lor
ulei : Uleiul este cel mai comun lubrifiant pentru rulmenții bimetalici compozit, în special în aplicațiile cu sarcină mare și viteză mare. Este eficient la reducerea frecării și acumularea de căldură și poate fi utilizat atât în sistemele de lubrifiere prin stropire, cât și în cele forțate. Uleiurile minerale, uleiurile sintetice sau uleiurile semisintetice pot fi utilizate în funcție de condițiile de funcționare, cum ar fi temperatura și viteza.
Unsoare : Unsoarea este adesea folosită pentru rulmenți în aplicații cu viteză mică sau unde lubrifierea cu ulei nu este fezabilă. Oferă proprietăți de etanșare mai bune și poate oferi o lubrifiere de lungă durată în anumite condiții.
Lubrifiere uscată : În unele aplicații în care lubrifianții tradiționali nu pot fi utilizați, se aplică materiale de lubrifiere uscată, cum ar fi acoperiri cu PTFE (politetrafluoretilenă) sau MoS₂ (disulfură de molibden). Acești lubrifianți sunt adesea utilizați în procesarea alimentelor, în camerele curate sau în alte medii în care lubrifierea umedă ar putea fi dăunătoare.
7.3 Inspecție și înlocuire
Inspecția și întreținerea regulată sunt esențiale pentru a asigura performanța continuă a rulmenților bimetalici compozit. În timp, chiar și cei mai buni rulmenți vor prezenta semne de uzură, iar inspecția la timp poate preveni defecțiunile neașteptate.
Semne de uzură și deteriorare
Zgomot sau vibrații excesive : Zgomotele sau vibrațiile neobișnuite pot indica faptul că rulmentul este uzat sau nealiniat. Aceste semne trebuie abordate imediat pentru a preveni alte daune.
Daune vizibile ale suprafeței : Crăpăturile, urmele sau urmele de uzură de pe suprafața rulmentului sunt indicatori clari că rulmentul nu mai funcționează eficient. Aceste probleme pot apărea din lubrifierea insuficientă, alinierea greșită sau supraîncărcare.
Temperaturi de funcționare crescute : O creștere semnificativă a temperaturii în timpul funcționării este un alt semn că rulmentul poate suferi frecare sau uzură excesivă. Acest lucru se poate datora lubrifierii inadecvate sau deteriorării suprafeței lagărului.
Intervalele de înlocuire recomandate
Intervalul de înlocuire recomandat pentru rulmenții bimetalici din compozit depinde de aplicație, condițiile de funcționare și materialul rulmentului. Rulmenții în medii cu sarcină mare sau cu temperatură ridicată pot necesita inspecții și înlocuiri mai frecvente. Cu toate acestea, cu o lubrifiere și întreținere adecvate, rulmenții bimetalici din compozit pot dura adesea perioade îndelungate înainte de a necesita înlocuire. Monitorizarea regulată și respectarea instrucțiunilor producătorului vor ajuta la maximizarea duratei de viață a rulmentului și la prevenirea perioadelor de neașteptare neașteptate.
Avantaje și dezavantaje
8.1 Beneficiile rulmenților bimetalici din compozit
Rulmenții bimetalici din compozit oferă o serie de avantaje, făcându-i o alegere excelentă pentru aplicații care necesită performanță și durabilitate ridicate. Aceste beneficii sunt cruciale pentru industrii precum cea auto, aerospațială și mașinile grele, unde fiabilitatea și rentabilitatea sunt esențiale.
Capacitate mare de încărcare și rezistență la uzură
Unul dintre avantajele principale ale rulmenților bimetali compozit este capacitatea lor mare de încărcare. Suportul din oțel oferă un suport structural robust, în timp ce suprafața de sprijin (deseori realizată din bronz, aluminiu sau alte materiale) oferă o rezistență excelentă la uzură. Această combinație permite rulmentului să funcționeze bine sub sarcini mari, reducând riscul de uzură sau defecțiune chiar și în medii solicitante.
Rezistență la oboseală îmbunătățită
Rulmenții bimetalici din compozit sunt proiectați să reziste la ciclurile de încărcare repetitive observate de obicei în aplicațiile de mare viteză și de sarcină mare. Combinația de materiale oferă o rezistență sporită la oboseală, permițând rulmentului să funcționeze fiabil pe o perioadă lungă de timp. Acest lucru este deosebit de important în aplicații precum rulmenții motorului, în care componentele sunt supuse unor solicitări constante.
Eficiența costurilor
Rulmenții bimetalici din compozit oferă o soluție rentabilă, mai ales în comparație cu rulmenții din metal sau ceramică. Suportul din oțel este de obicei mai puțin costisitor decât alte materiale, iar combinația de materiale poate oferi performanțe superioare la un cost mai mic. În plus, durata lungă de viață și cerințele reduse de întreținere ale rulmenților bimetalici din compozit ajută la reducerea costurilor totale de operare.
8.2 Limitări și considerații
În timp ce rulmenții bimetalici din compozit oferă numeroase avantaje, există, de asemenea, unele limitări și considerații de reținut atunci când le alegeți pentru o anumită aplicație.
Potențial de coroziune în anumite medii
În ciuda proprietăților rezistente la coroziune ale materialelor precum bronzul și aluminiul, rulmenții bimetalici compoziți pot fi încă susceptibili la coroziune în anumite medii. De exemplu, expunerea la condiții foarte acide sau alcaline poate duce la degradarea materialului rulmentului. În plus, în aplicațiile în care umiditatea sau substanțele chimice sunt predominante, trebuie acordată o atenție suplimentară selecției materialelor și acoperirilor pentru a preveni coroziunea.
Complexitatea producției
Procesul de fabricație pentru rulmenți bimetalici compozit poate fi mai complex și mai consumator de timp în comparație cu modelele standard de rulmenți. Lipirea a două metale diferite necesită tehnici specializate, cum ar fi placarea, lipirea prin difuzie sau lipirea explozivă, pentru a asigura o legătură puternică și fiabilă. Această complexitate poate duce la costuri inițiale de producție mai mari și poate necesita măsuri mai stricte de control al calității.
Performanță limitată în medii extreme
În timp ce rulmenții bimetalici din compozit funcționează bine într-o gamă largă de aplicații, este posibil să nu fie potriviti pentru medii cu temperaturi extrem de ridicate sau cu viteză mare. Pentru aplicațiile care necesită performanțe extreme, cum ar fi unele aplicații aerospațiale sau de curse de înaltă performanță, materialele specializate precum ceramica sau aliajele avansate ar putea fi mai potrivite. În plus, rulmenții bimetalici pot avea limitări în mediile în care suprafața rulmentului este expusă la uzură severă sau la coroziune pe perioade lungi.
Tendințe viitoare în rulmenți bimetali compozit
9.1 Inovații materiale
Pe măsură ce industriile continuă să evolueze, la fel și nevoia de materiale și tehnologii avansate. Viitorul rulmenților bimetalici din compozit este probabil să fie modelat de inovațiile materiale care oferă performanțe îmbunătățite, durată de viață sporită și capacitatea de a rezista la condiții de operare mai extreme.
Dezvoltarea de noi combinații de aliaje
Cercetătorii explorează în mod constant noi combinații de aliaje care pot îmbunătăți în continuare proprietățile rulmenților bimetalici compozit. De exemplu, sunt dezvoltate aliaje cu rezistență sporită la uzură, rezistență mai mare la oboseală și rezistență îmbunătățită la coroziune. Aceste inovații vor prelungi probabil durata de viață a rulmentului în medii dure, reducând nevoia de înlocuiri frecvente și îmbunătățind eficiența generală.
În special, industria auto și aerospațială este probabil să înregistreze progrese în combinațiile de aliaje ușoare. De exemplu, ar putea exista o utilizare sporită a aliajelor avansate de aluminiu, care oferă atât rezistență, cât și greutate redusă, făcându-le ideale pentru vehicule și aeronave de înaltă performanță.
Utilizarea acoperirilor avansate
Dezvoltarea de acoperiri avansate pentru rulmenți bimetalici compozit este o altă tendință promițătoare. Aceste acoperiri pot spori rezistența la uzură, protecția împotriva coroziunii și lubrifierea suprafeței rulmentului, ceea ce duce la o durată de viață mai lungă și o performanță mai bună. Noi acoperiri, cum ar fi carbonul asemănător diamantului (DLC) sau acoperirile ceramice, ar putea fi introduse pentru a îmbunătăți capacitatea rulmentului de a funcționa la sarcini și temperaturi extreme.
9.2 Progrese în proiectare și producție
Pe măsură ce tehnologiile de producție avansează, vor exista oportunități de îmbunătățire atât a proceselor de proiectare, cât și de producție a rulmenților bimetalici compozit, rezultând produse mai eficiente, mai rentabile și mai performante.
Design optimizat al rulmenților
Progresele viitoare în proiectarea computațională și instrumentele de simulare pot duce la geometrii optimizate ale rulmenților care distribuie mai bine sarcinile și reduc uzura. Prin utilizarea software-ului de simulare, producătorii pot testa diferite modele de rulmenți înainte de producție, permițând dezvoltarea rulmenților care funcționează și mai eficient și cu o longevitate mai mare.
De exemplu, îmbunătățirile în texturarea suprafeței și încorporarea modelelor cu mai multe straturi ar putea ajuta la obținerea unei mai bune retenții a lubrifierii și la reducerea frecării și mai mult. În plus, modelele care permit auto-ungerea sau includ caneluri pentru a distribui lubrifiantul mai eficient ar putea deveni mai comune.
Procese de fabricație îmbunătățite
Viitorul producției de rulmenți din compozit bimetal este, de asemenea, probabil să beneficieze de progresele în fabricarea aditivă (imprimare 3D) și turnarea de precizie. Aceste tehnologii ar putea permite crearea de modele de rulmenți mai complexe, cu toleranțe mai precise, îmbunătățind în cele din urmă performanța și reducând risipa de material.
În plus, pe măsură ce automatizarea și robotica continuă să se îmbunătățească, eficiența producției de rulmenți poate crește, ceea ce duce la costuri reduse și la termene de livrare mai rapide. Aceste progrese ar putea face rulmenții de înaltă performanță mai accesibili și mai accesibili pentru o gamă mai largă de industrii.
Studii de caz
10.1 Studiu de caz 1: Aplicație auto
Exemplu detaliat de rulmenți bimetalici într-un motor
Rulmenții bimetalici din compozit sunt utilizați în mod obișnuit la motoarele de automobile datorită capacității lor de a rezista la sarcini mari și de a reduce frecarea. În acest studiu de caz, vom examina rolul rulmenților bimetalici din compozit în arborele cotit și biela unui motor cu ardere internă.
Fundal
Arborele cotit și biela sunt două componente critice în grupul motopropulsor al motorului. Aceștia suferă solicitări mecanice mari pe măsură ce motorul funcționează, arborele cotit fiind supus sarcinilor ciclice de la pistoane și biela transferând aceste forțe arborelui cotit. Prin urmare, rulmenții utilizați în aceste componente trebuie să fie capabili să reziste la forțe extreme, reducând în același timp frecarea și uzura.
Provocări
Principala provocare pentru acești rulmenți este gestionarea presiunii intense și a frecării în timpul funcționării motorului. Rulmenții tradiționali se uzează adesea rapid, în special la viteze și temperaturi ridicate tipice în mediile motoarelor. Acest lucru poate duce la o întreținere costisitoare și o performanță redusă a motorului.
Soluție
Rulmenții bimetalici din compozit, în special rulmenții din bronz cu spate din oțel, oferă rezistența și durabilitatea necesare acestor componente cu solicitare ridicată. Suportul din oțel asigură suportul structural necesar, în timp ce stratul de rulment din bronz asigură o rezistență excelentă la uzură și reducerea frecării. Această combinație prelungește semnificativ durata de viață a rulmenților, reduce riscul de defecțiune și îmbunătățește performanța generală a motorului.
Rezultate
Utilizarea rulmenților bimetalici din compozit în arborele cotit și biela a avut ca rezultat o eficiență îmbunătățită a motorului, un consum redus de combustibil și o longevitate generală sporită a motorului. Capacitatea rulmenților de a reduce frecarea a dus, de asemenea, la o funcționare mai lină a motorului, rezultând mai puțină generare de căldură și o deplasare mai silențioasă a vehiculului.
10.2 Studiu de caz 2: Aplicație industrială
Exemplu detaliat de rulmenți bimetalici în utilaje grele
Mașinile grele folosite în construcții și minerit funcționează în unele dintre cele mai dificile medii. Aceste mașini sunt expuse la sarcini extreme, murdărie, praf și niveluri ridicate de vibrații. În astfel de condiții solicitante, performanța și durabilitatea rulmenților sunt cruciale pentru menținerea funcționalității mașinii și pentru minimizarea timpului de nefuncționare.
Fundal
Într-o aplicație minieră, excavatoarele mari sunt folosite pentru a săpa și a muta pământul în minele deschise. Echipamentul include o cupă rotativă și un braț, care sunt susținute de rulmenți grei. Acești rulmenți suferă sarcini radiale și axiale mari, precum și expunerea la murdărie, praf și umiditate, care pot accelera uzura și pot duce la defecțiuni frecvente ale rulmentului.
Provocări
Mediul dur de operare, combinat cu mișcarea constantă și sarcinile grele, prezintă o provocare semnificativă pentru materialele rulmenților. În această aplicație, rulmenții nu trebuie doar să facă față presiunilor extreme, ci și să suporte contaminarea cu murdărie și apă, care pot duce la rugină și coroziune dacă nu sunt protejați corespunzător.
Soluție

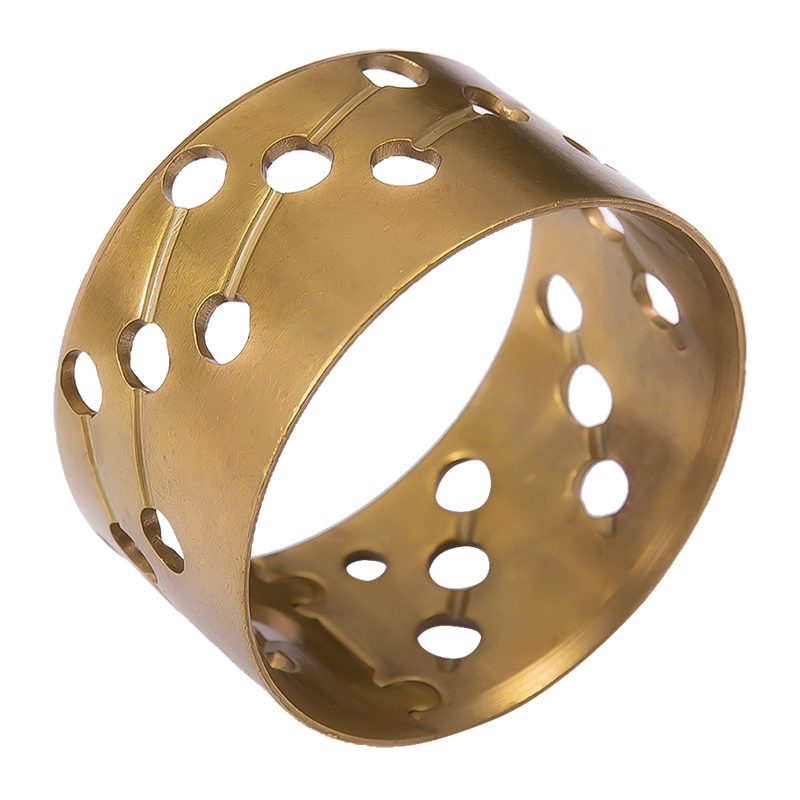

Rulmenți din bronz cu spate din oțel au fost aleși pentru această aplicație datorită rezistenței lor excelente la uzură și capacității de a face față sarcinilor radiale mari. În plus, stratul de bronz oferă o bună rezistență la coroziune, care este esențială pentru protejarea rulmenților de elementele din mediul minier. Pentru a îmbunătăți și mai mult performanța, canelurile de lubrifiere au fost încorporate în designul rulmentului pentru a asigura o alimentare continuă cu lubrifiant, chiar și în condiții de praf și de înaltă presiune.
Rezultate
Utilizarea rulmenților bimetalici din compozit în acest utilaj minier a dus la reducerea timpului de nefuncționare și a costurilor de întreținere. Rulmenții au fost capabili să reziste la sarcini mari și la condiții extreme, cu o uzură semnificativ mai mică decât rulmenții tradiționali. Canelurile de lubrifiere au asigurat că rulmenții au continuat să funcționeze fără probleme, chiar și în prezența murdăriei și a umezelii, prelungindu-le durata de viață.
Concluzie
11.1 Rezumatul punctelor cheie
Rulmenții bimetalici din compozit oferă o soluție puternică pentru aplicații de înaltă performanță într-o varietate de industrii. Combinând rezistența oțelului cu rezistența la uzură și proprietățile de lubrifiere ale metalelor mai moi, cum ar fi bronzul sau aluminiul, acești rulmenți oferă durabilitate excelentă, capacitate mare de încărcare și rezistență la oboseală. Unele dintre beneficiile cheie ale rulmenților bimetalici din compozit includ:
Capacitate mare de sarcină : Suportul din oțel oferă rezistența necesară pentru a suporta sarcini grele, în timp ce stratul de rulment se ocupă de frecare și rezistență la uzură.
Rezistenta la uzura : Compoziția materialului rulmentului, adesea bronz sau aluminiu, oferă o rezistență superioară la uzură, chiar și în medii dificile.
Rezistenta la coroziune : Rulmenții bimetalici din compozit sunt adesea proiectați cu materiale care rezistă la coroziune, făcându-i ideali pentru utilizare în medii în care expunerea la umiditate sau substanțe chimice este o problemă.
Forța la oboseală : Acești rulmenți sunt proiectați pentru a face față sarcinilor repetitive fără defecțiuni, făcându-i potriviți pentru utilizare solicitantă, pe termen lung.
Rulmenții bimetalici compoziți sunt utilizați pe scară largă în aplicații auto, industriale și aerospațiale, contribuind la longevitatea și eficiența mașinilor și vehiculelor.
11.2 Gânduri finale
Atunci când alegeți un rulment pentru o aplicație specifică, este esențial să luați în considerare factorii de mediu, cerințele de sarcină și durata de viață dorită a componentei. Rulmenții bimetalici din compozit oferă un echilibru între rezistență, durabilitate și rezistență la uzură, făcându-i o alegere solidă pentru o gamă largă de industrii. Cu toate acestea, este important să fim atenți la potențialul de coroziune în anumite medii și la complexitatea proceselor lor de fabricație.
Pe măsură ce industriile continuă să evolueze, viitorul rulmenților bimetalici din compozit pare promițător, cu progrese în materiale, acoperiri și procese de fabricație care conduc la produse mai eficiente, mai rentabile și de înaltă performanță. Dezvoltarea continuă a noilor aliaje și integrarea tehnicilor avansate de fabricație va spori probabil și mai mult capacitățile rulmenților bimetalici compozit, făcându-i și mai potriviti pentru o varietate de aplicații solicitante.
În concluzie, selectarea rulmentului bimetal compozit potrivit pentru aplicația dvs. necesită o înțelegere aprofundată a condițiilor de funcționare și a proprietăților materialului. Cu o instalare, întreținere și lubrifiere adecvate, rulmenții bimetalici din compozit pot oferi o durată de viață extinsă și performanță fiabilă, reducând nevoia de înlocuiri frecvente și minimizând timpul de nefuncționare.
