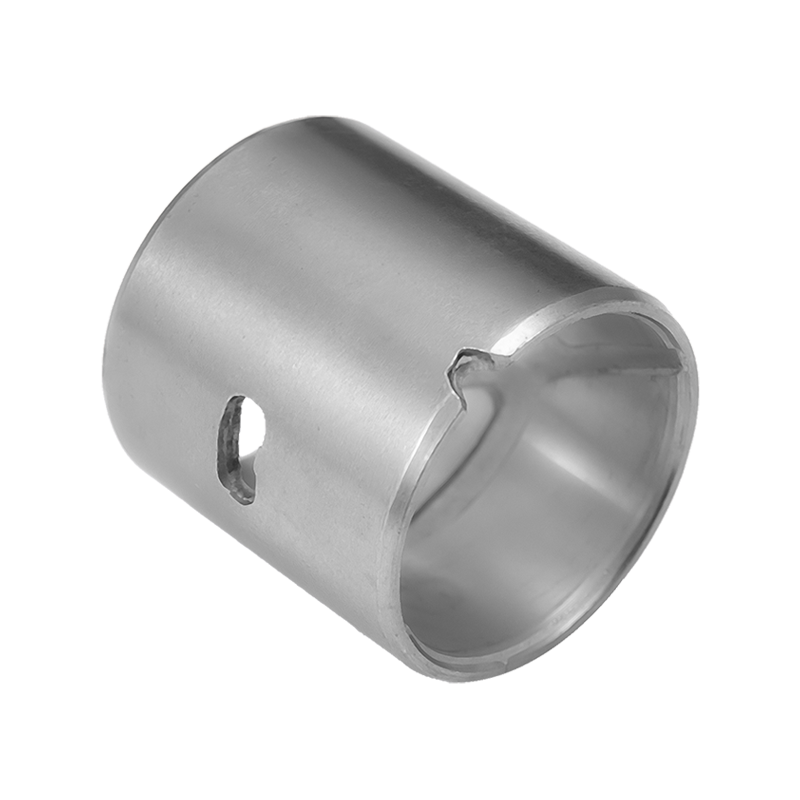

HZ20 Rulment din cupru sinterizat poros din aluminiu cu staniu ridicat

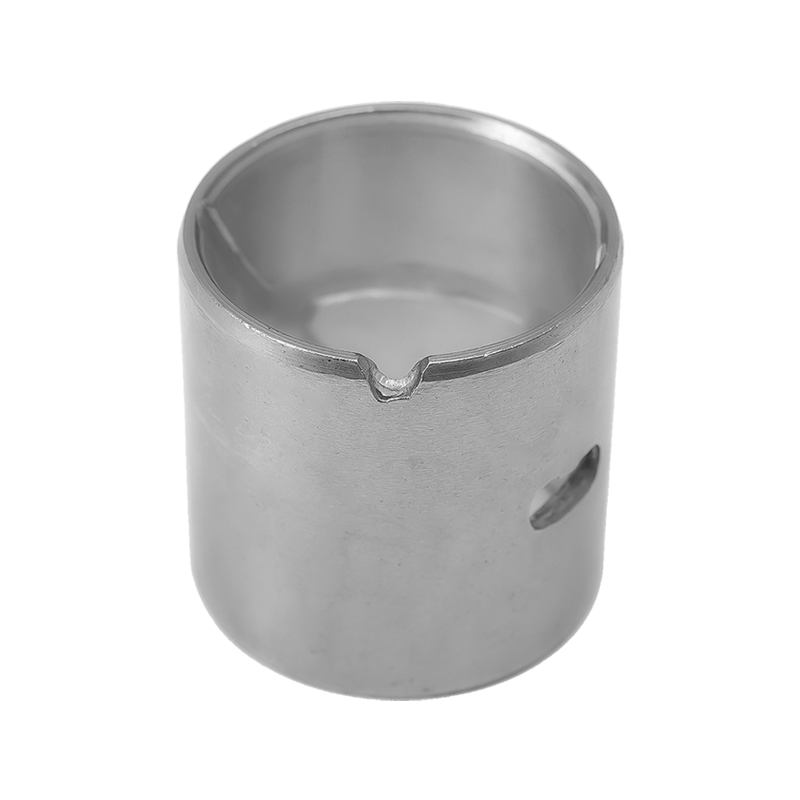

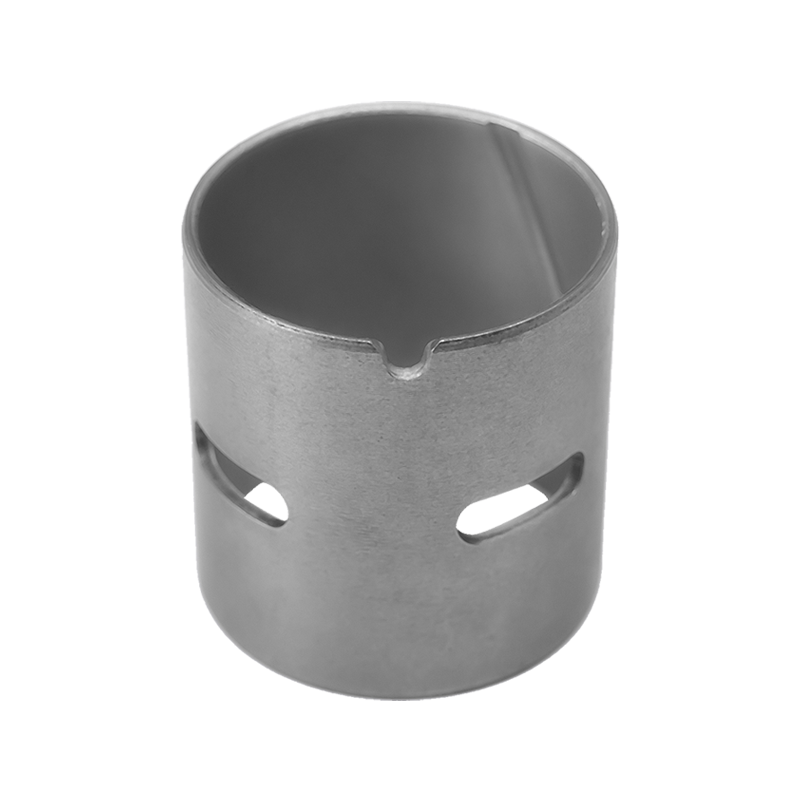

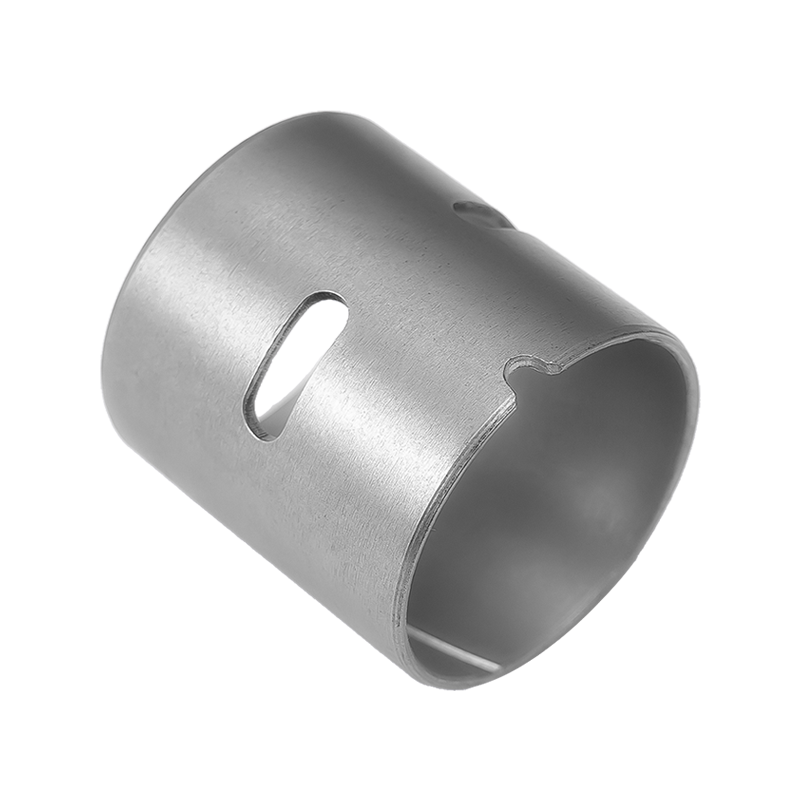

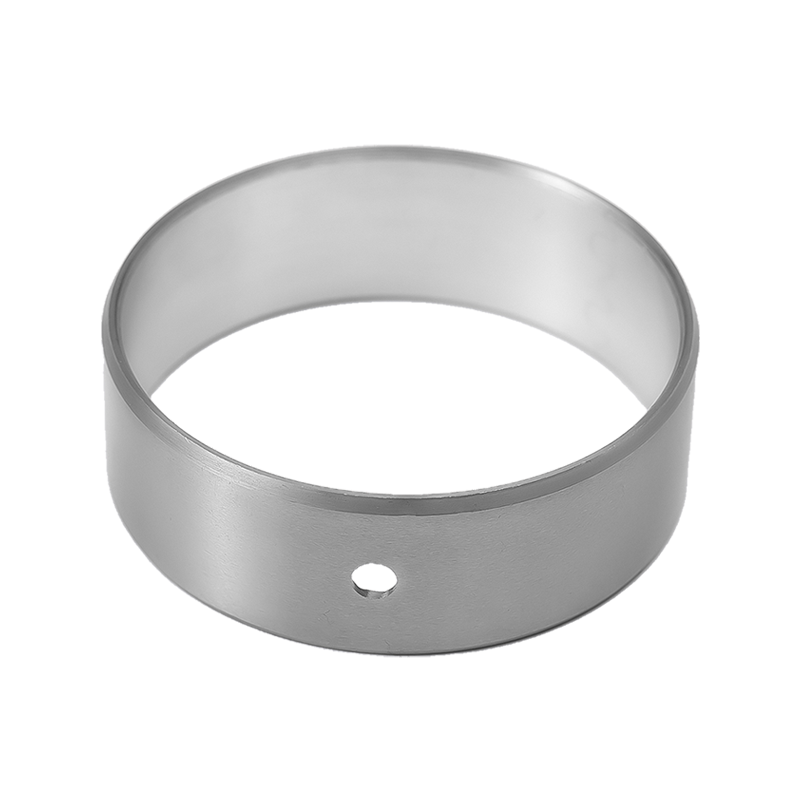

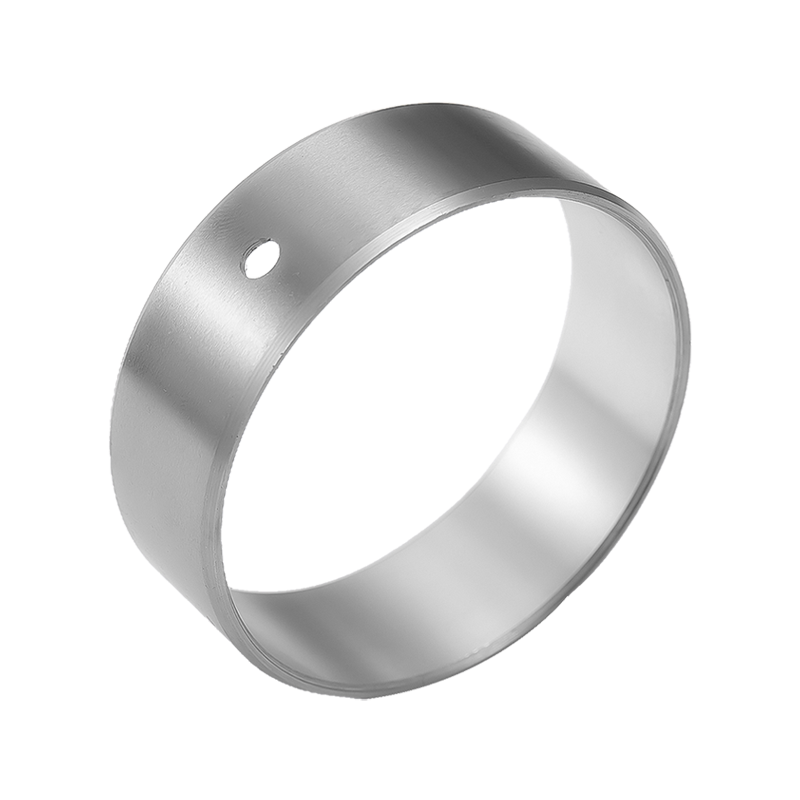

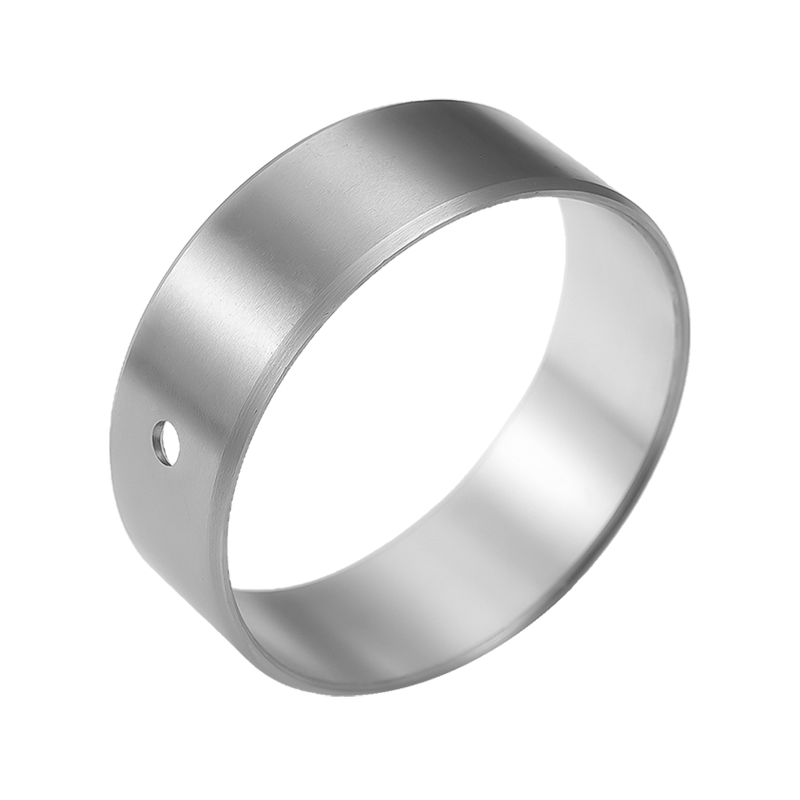

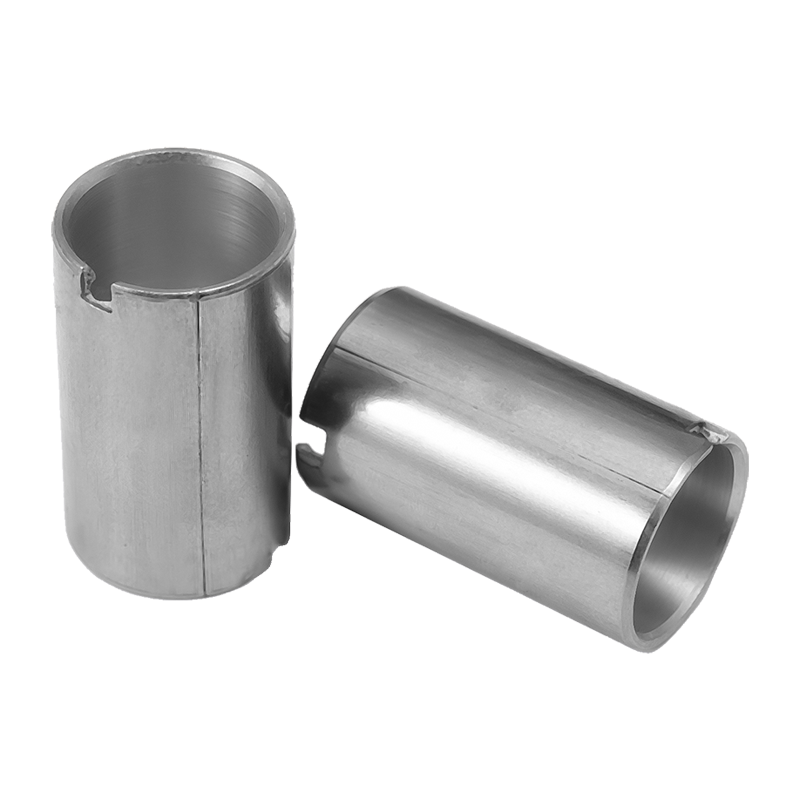

Rulmentul din cupru sinterizat poros din aluminiu cu staniu ridicat HZ20 este proiectat pentru a oferi performanțe de încredere în motoarele și sistemele mecanice cu sarcină medie până la scăzută. Combinând rezistența la coroziune a uleiului, rezistența la oboseală moderată și o conformabilitate excelentă, acest rulment elimină necesitatea galvanizării suprafeței, menținând în același timp proprietăți puternice anti-gripare și încorporare. Structura sa poroasă din cupru sinterizat, infuzată cu aliaj de aluminiu cu conținut ridicat de staniu (AISn20Cu1), asigură o retenție optimă a lubrifierii și rezistență la uzură în condiții de funcționare continuă.

Caracteristici cheie
Structura materialului:
Strat de aluminiu cu staniu ridicat (AISn20Cu1): 0,2–0,5 mm grosime, oferind frecare redusă, încorporare și rezistență la coroziune.
Bază poroasă din cupru sinterizat: Îmbunătățește distribuția uleiului, disiparea căldurii și capacitatea de încărcare de până la 50MPa.
Suport din oțel cu conținut scăzut de carbon: oferă rezistență mecanică, conductivitate termică și stabilitate structurală.
Avantaje design:
Diametrul exterior prelucrat cu precizie pentru o potrivire precisă; Alezajul interior poate fi reluat după instalare pentru aplicații personalizate.
Elimină nevoia de acoperiri suplimentare anti-fricțiune, reducând complexitatea producției.
Conform Directivei UE privind vehiculele scoase din uz 2000/53/CE pentru durabilitatea mediului.

Caracteristica aplicației

Bucșa de ungere de limită HZ20 se bazează pe un material compozit cu 3 straturi ferm lipite: oțel ca suport, pulbere sferică de bronz interpusă ca strat intermediar și POM modificat ca strat de căptușeală. Are buzunar de ulei pentru lubrifierea cu ulei. Se potrivește bine pentru viteză mică. Greutate la temperaturi normale. Poate economisi costuri și poate prelungi durata de viață la înlocuirea bucșelor normale din bronz. Poate reduce frecvența de adăugare a uleiului. simplifica procesul de înlocuire atunci când este utilizat la laminoare. Este aplicat pe scară largă în șasiu de automobile, mașini de forjare, mașini metalurgice și mașini de minerit, mașini de construcții, hidroenergie, laminoare etc.

Poarta legea

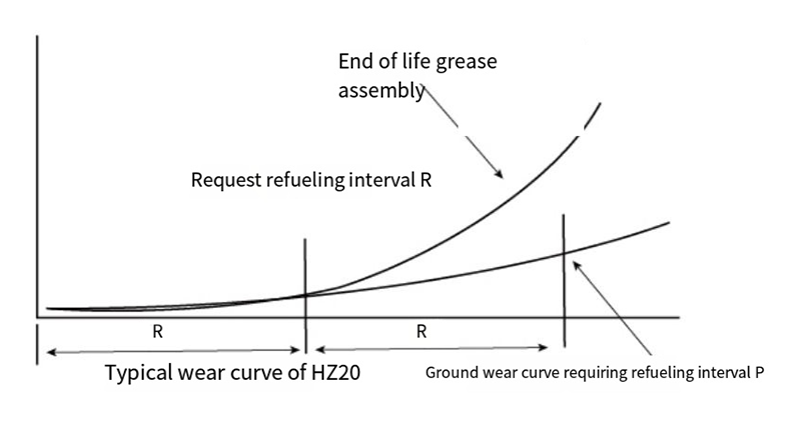

Materialul HZ20 urmează o regulă specială de uzură așa cum se arată în Fig.4, abraziunea infinitezimală poate apărea în faza R atunci când este aplicat cu grăsime și apoi este instalat. Dar după faza R. starea de ungere la limită va dispărea și uzura va fi exagerată. Dacă umpleți cu ulei. produsul poate fi ținut drastic prin purtare neremarcabilă și durata de viață a acestuia va fi, de asemenea, mult extinsă. Prin urmare, avantajul materialului HZ20 este că uleiul trebuie adăugat cu un
intervalul lui R, care este remarcabil mai lung decât cel al altor materiale metalice R. Este de aproximativ cinci ori mai lung.

Când bucșa HZ20 este instalată cu aplicarea de unsoare, cum ar fi grăsime pe bază de litiu sau silicon. Durata sa de viață variază de la valoarea PV în condiții de funcționare. de exemplu. când valoarea PV este de aproximativ 2,5 MPam/s. durata sa de viață va fi de aproximativ 200 de ore; când valoarea PV este de 0,1Mpa-m/s, durata de viață a acestuia poate fi peste I0,0oohr (a se vedea tabelul pentru detalii) Ciclul R de întreținere a lubrifierii bucșei HZ20 este de aproximativ jumătate din durata de viață a acestuia. De exemplu, când PV=25Mpam/s. este necesar să fie lubrifiat cu ulei la fiecare 100 de ore.

Structura materialului

1. POM cu plumb 0,3-0,5 mm、
2. Sinterizare din bronz poros、
3. Suport din oțel
4. Placare cu cupru

Notă: Diverse materiale sunt potrivite pentru produsele din seria Hz20 în funcție de diferite condiții de lucru, cum ar fi suportul din bronz, suportul din oțel inoxidabil și materialul fără plumb. Hz20 este un produs fără plumb ecologic și culoarea sa este portocalie.

Date tehnică

indicele de performanță	Data
Încărcare maximă	70 N/mm²
limita PV	22 N/mm²-m/s
Limita temp	-40C ~ 130℃
Coeficient de frecare	0,05~0,25μ
Limita de viteza	2,5 m/s

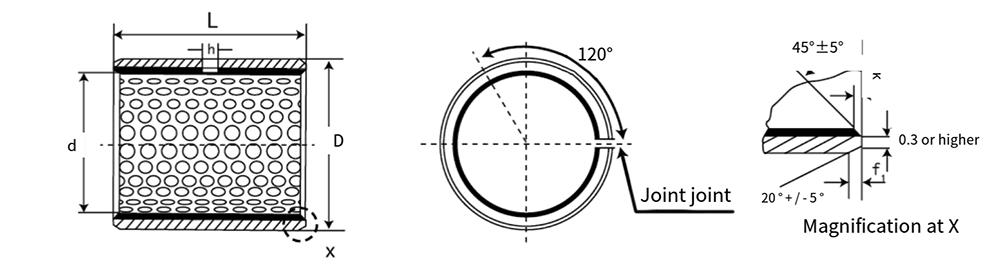

d	D	Diametrul arborelui f7	Locuințe H7	Grosimea peretelui		Alezajul uleiului h	f1	f2	L ⁰ _-0,40
d	D	Diametrul arborelui f7	Locuințe H7	Min.	Max.	Alezajul uleiului h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 _-0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 0,035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _-0,063	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120

d	D	Diametrul arborelui f 7	Locuințe H 7	Grosimea peretelui		Alezajul uleiului h	f1	f2	L ⁰ _-0,40
d	D	Diametrul arborelui f 7	Locuințe H 7	Min.	Max.	Alezajul uleiului h	f1	f2	40	50	60	80	90	95	100	110	120
65	70	65 _-0,046	70 ^0.030	2.415	2.460	4	1.8	0.6	6540		6560
70	75	70 _-0,046	75 ^0.030			4			7040	7050		7080
75	80	75 _-0,046	80 ^0.030			4			7540		7560	7580
80	85	80 _-0,046	85 ^0.035	2.385	2.450	4	1.8	0.6	8040		8060	8080
85	90	85 -0,054	90 ^0.035			4			8540		8560	8580
90	95	90 _-0,054	95 ^0.035			4			9040		9060	9080	9090
100	105	100 _-0,054	105 ^0.035			4				10050		10080		10095
105	110	105 _-0,054	110 ^0.035			6					10560	10580		10595
110	115	110 _-0,054	115 ^0.035			6					11060	11080		11095		105110
120	125	120 _-0,054	125 ^0.040			6	1.8	0.6			12060	12080				110110
125	130	125 _-0,063	130 ^0.040			6					12560					120110
130	135	130 _-0,063	135 ^0.040			6				13050	13060	13080			130100	125110
140	145	140 _-0,063	145 ^0.040			8				14050	14060	14080			140100
150	155	150 _-0,063	155 ^0.040			8				15050	15060	15080			150100
160	165	160 _-0,063	165 ^0.040			8				16050	16060	16080			160100
170	175	170 _{-0. 063}	175 ^0.040			8				17050		17080			170100
180	185	180 _-0,063	185 ^0.046			8				18050	18060	18080			180100
190	195	190 _-0,072	195 ^0.046							19050	19060	19080			190100		190120
200	205	200 _-0,072	205 ^0.046							20050	20060	20080			200100		200120
220	225	220 _-0,072	225 ^0.046							22050	22060	22080			220100		220120
240	245	240 _-0,072	245 ^0.052							24050	24060	24080			240100		240120
250	255	250 _-0,081	255 ^0.052							25050	25060	25080			250100		250120
260	265	260 _-0,081	265 ^0.052							26050	26060	26080			260100		260120
280	285	280 _-0,081	285 ^0.052							28050	28060	28080			280100		280120
300	305	300 _-0,081	305 ^0.052							30050	30060	30080			300100		300120
